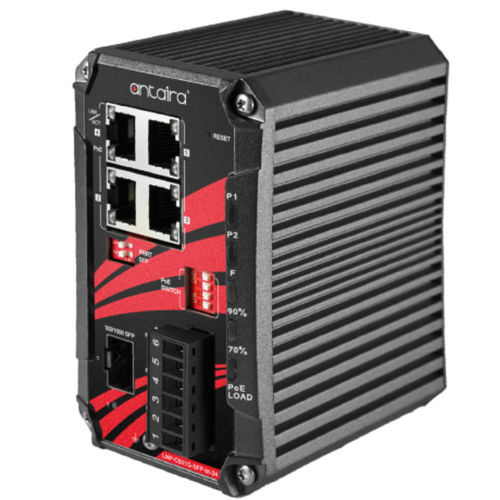

非管理型以太网交换机 LNP-C501G-SFP-bt-24-T

5端口千兆以太网千兆

产品概述 Antaira Technologies的LNP-C501G-SFP-bt-24-T是一款5端口工业紧凑型千兆PoE++非管理型以太网交换机，嵌入了4个支持IEEE802.3bt的10/100/1000Tx以太网端口，每端口最大支持90W，以及1个100/1000双速SFP插槽用于光纤连接。 LNP-C501G-SFP-bt-24-T具有IP40等级，并可安装在DIN导轨上。该型号的工作温度范围为-40°C至75°C。它还为工业网络应用提供高EFT和ESD保护，如电力/公用事业、水和废水、石油/天然气/采矿、工厂自动化、安全监控、ITS以及任何其他室外或恶劣环境。 特点 - 支持4*10/100/1000Tx IEEE 802.3bt兼容，90W/端口，1*100/1000 SFP插槽 - 支持PD远程重置技术（PRRT） - 可通过DIP开关设置调整SFP速度 - 存储转发交换架构 - 6针端子块中的双电源输入9~55VDC - 为低电压电源输入提供电源增强技术 - 支持电源输入反极性保护 - IP40保护 - 可安装在DIN导轨或墙上 - 工作温度：-40°C至75°C - 5年保修 包装内容 - LNP-C501G-SFP-bt-24-T - 快速安装指南 - 带螺钉的墙面安装支架套件 - DC电缆 - 18AWG和DC插头5.5 x 2.1mm（线：白色（+）/黑色（-）） - 防尘盖套件 可选配件 - CBF-LC01LC-MD：LC到LC 1米多模双工 - DIN-RACK-2U：适用于所有DIN导轨安装产品的19英寸机架安装适配器，2U高度 - SFP-M-T：1千兆光纤SFP收发器，多模550M / LC / 850nm，-40º~85ºC - SFP-S10-T：1千兆光纤SFP收发器，单模10km / LC / 1310nm，-40º~85ºC - CBF-ST01LC-MD：ST到LC 1米多模双工电缆 - NDR-480-48：480W单输出工业DIN导轨电源，48VDC输出 技术规格 技术 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3ab 1000BaseT千兆以太网，IEEE 802.3z 1000Base-X千兆光纤，IEEE 802.3af/at/bt以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x流量控制，背压流量控制 性能 - MAC表大小：8K - 巨型帧：10 Kbytes - 内存缓冲区：1 Mbit - 传输速率：以太网为14,880pps，快速以太网为148,800pps，千兆以太网为1,488,000pps - 交换架构：背板（交换结构）：10Gbps 以太网接口 - 以太网端口数量：5个端口 - 10/100/1000 BASE-T(X)：5个端口 - PoE端口：4个端口（90W/端口） - PoE引脚分配：V-，V-，V+，V+，用于引脚1，2，3，6；V+，V+，V-，V-，用于引脚4，5，7，8 光纤接口 - 光纤端口数量：1个端口 - 100/1000 BASE-(F)X SFP：1个端口 其他接口 - DIP开关：PoE开关（按端口控制PoE功能），DIP开关1（PD远程重置技术（PRRT）启用/禁用），DIP开关2（SFP速度（1000Mbps/100Mbps）） - LED指示灯：系统（电源1，电源2，故障），PoE负载（70%，90%），以太网端口（速度/链接/活动），PoE（连接到PD设备），SFP（速度/链接/活动） 机械特性 - 外壳：金属，IP40保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸（宽×高×深）：64.9 x 110 x 89.8 mm - 重量：单位：2.01 lb，运输：2.55 lb 电源要求 - 电源连接：可拆卸的6触点端子块 - 输入电压：9V–55V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：4.6瓦 - 最大PoE功率预算：60W@9V，90W@12V，150W@24V，240W@48~55V - 过流保护：存在 - 反极性保护：存在 环境限制 - 工作温度：-40°至75° C（-40°至167° F） - 存储温度：-40°至85° C（-40°至185° F） - 环境相对湿度：5%至95%无凝结 法规批准 - 认证：FCC，CE - UL 61010-1 / UL 61010-2-201：✔ - EMI：FCC第15部分子部分B类A，CE EN55032类A，EN61000-6-4类A - EMS：CE EN 55035，EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC60068-2-27，振动：IEC60068-2-6 - 绿色：符合RoHs - 保修：5年
