数字输入卡 PA-1700-2

TTL16输入输出安全

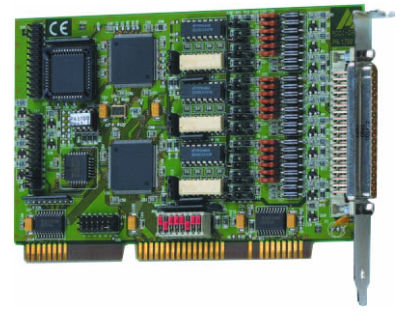

PA-1700-2 是专为工业环境设计的快速脉冲计数卡。该卡用于直接连接 3 或 6 个增量式编码器。它配有轴控制输入（参考信号、选通输入、误差信号）。输入通道由跨导二极管和 EMI 滤波器保护。该卡可按单倍、双倍、四倍分辨率或直接模式进行编程。在直接模式下和测量脉冲宽度时，可直接处理高达 100 MHz 的频率。该卡可自动识别增量式编码器的方向。3 个定时器可产生中断。 功能特点 增量式编码器采集 频率测量 脉冲宽度测量 连接 3 或 6 个增量式编码器 可选配置3 个通道，32 位计数深度，差分或 TTL，位于前端连接器上/6 个通道，16 位计数深度，差分或 TTL，分为 3 个通道，位于前端连接器上，3 个位于带状电缆连接器上 自动识别方向 单、双或四倍分辨率模式 直接模式下频率测量为 10 MHz，四倍模式下为 2.5 MHz 3 个 "参考 "输入，用于参考逻辑 3 个 "误差 "输入，用于误差信号、外部选通输入 软件或硬件复位 3 x 16 位定时器（82C54）：生成中断、以定时器定义的间隔触发计数器、用于频率和脉宽测量的可编程参考频率 通过定时器或外部计数器选通中断 3 x 8 TTL 输入/输出 通过 DIP 开关寻址到 I/O 空间中的任何地址 16 位访问的 AT 板 安全功能
