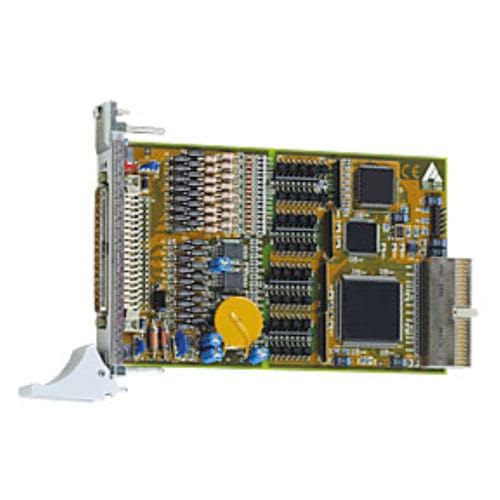

数字I/O卡 CPCI-1500

16数字输入16数字输出CompactPCI

CompactPCI 32 数字量 I/O 板 CPCI-1500 有 16 个 24 V 数字量输入和 16 个 24 V 数字量输出。该电路板特别适用于恶劣工业环境中的 I/O 控制、电机和灯的开/关监控等应用。 描述 特点 可插入 PXI 系统，但功能受限 3 个软件可编程定时器 与数字 I/O 板 APCI-1500/PA 1500 兼容的连接器和软件 用于测试和设置电路板功能的监控程序 反向电压保护 所有输入均经过滤波 每通道输出电流 500 mA 可编程定时看门狗，用于将输出复位为 "0" 短路、过热、电压下降或看门狗时，通过状态寄存器发出诊断报告 通过看门狗、计时器、错误触发中断 开机时，输出复位为 "0" 16 个输出端的短路电流 ~ 3 A typ 每个输出端的短路电流 ~1.5 A typ. 自复位保险丝（电子保险丝） 过温和过压保护 24 V 电源输出，带保护二极管和滤波器 经屏蔽和滤波的 24 V 外部电源 当外部电源电压低于 7 V 时的关机逻辑 可编程看门狗，用于在发生错误时重置输出
