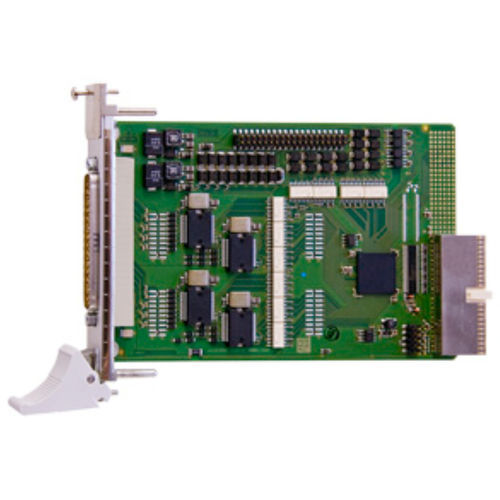

CompactPCI 3.3V 64 数字量 I/O 板 CPCI-1564 有 32 个 24 V 数字量输入和 32 个 24 V 数字量输出。该电路板特别适用于恶劣工业环境中的 I/O 控制、电机和灯的开/关监控等应用。32 路输出(11-36 V)每通道输出电流为 500 mA,上电时复位为 "0"。电路板的光电隔离电压高达 1000 V。
特点
32 个 24 V 光隔离数字输入端,包括 16 个可中断输入端和 3 个计数器输入端
输入分为 4 组,每组 8 个通道,每组都有自己的接地线
反向电压保护
所有输入均经过滤波
32 个光隔离数字输出端,11 V 至 36 V
每通道输出电流 500 mA
将输出复位为 "0 "的看门狗
开机时,输出复位为 "0"
8 个输出端总电流 1.85 A
每个输出端最大短路电流 1.7 A
电子保险丝
过温和过压保护
24 V 电源输出,带保护二极管和滤波器
经屏蔽和滤波的 24 V 外部电源
当外部电源电压低于 7 V 时的关机逻辑
安全功能
1000 V 光隔离
蠕变距离 IEC 61010-1
防止快速瞬变(突发)、过压、静电放电和高频 EMI
通过计数器、定时器启动中断
输入和输出独立接地线
---
