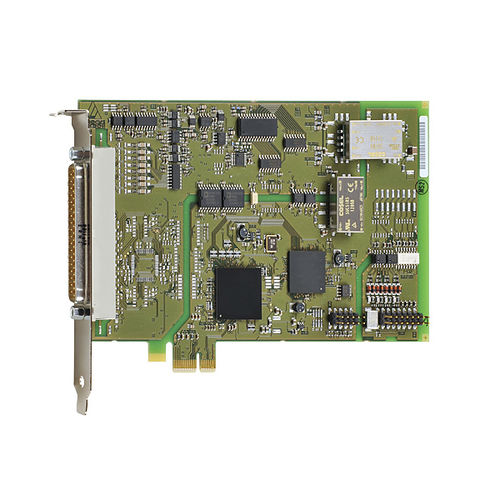

模拟输入卡 APCIe-3021

数字PCI Express8路数字输入

PCI-Express 模拟输入电路板 APCIe-3021 有 16 个 16 位 SE/差分输入和 8 个 24 V 数字输入/输出。该电路板特别适用于工业过程控制、测量技术和监控应用，例如在恶劣的工业环境中进行多通道数据采集、化学过程控制、传感器数据采集、电流测量等。 特点 模拟输入 16 路单端/8 路差分输入 16 位分辨率 光学隔离 500 V 吞吐量：100 kHz 输入范围0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（选件），每个通道均可通过软件自由编程 增益 PGA x1、x2、x5、x10，每个通道均可通过软件自由编程 用于模拟数据采集的 PCI Express DMA 过压保护 输入滤波器159 kHz 模拟采集 单通道、多通道、通过扫描列表采集多通道 通过循环定时器控制进行自动模拟采集 通过扫描列表采集：最多 16 个条目，包括增益、通道、单极性/双极性 通过软件、定时器、外部事件触发采集 触发功能：软件触发或外部触发：通过数字输入 0 的 0 V 至 24 V 信号切换启动模拟采集（单次或序列）。
