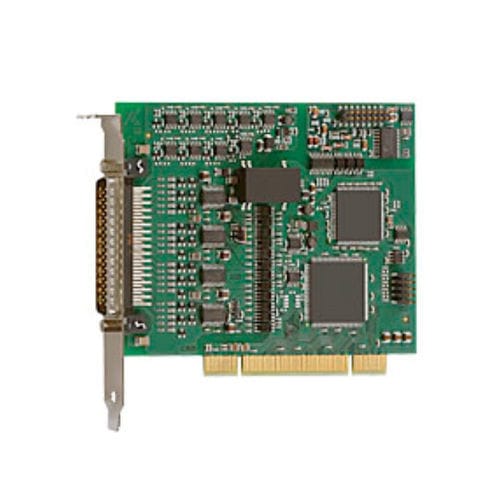

PCI 温度测量板 APCI-3200 有 16/8/4 个热电偶通道或 8 个电阻温度检测器 (RTD) 输入通道。每个通道可配置为热电偶、热电阻或模拟电压输入通道。此外,电路板还有 8 个用于电阻温度检测器 (RTD) 的独立电流源和一个用于冷结补偿的电流源。
特点
PCI 3.3 V 或 5 V
18 位分辨率,16 位精度
每个通道可配置为热电偶、热电阻或模拟电压输入通道
- 16 个模拟输入,用于热电偶类型
J、K、T、E、R、S、B、N
- 或 8 个不同的模拟输入,用于采集
电阻温度检测器(Pt100)
- 或 16 个 SE/8 差分模拟电压输入端,± 1.25 V
8 个用于电阻温度检测器 (RTD) 的独立电流源和 1 个用于冷端补偿的电流源
冷结补偿(在单独的螺丝端子板上)
增益和偏移校准
通过表格和计算进行线性化,适用于 J、K、T、E、R、S、B、N 型热电偶和热电阻
可编程增益
16 位精度,转换器采样率为 20、40、80 或 160 Hz(可要求更高的采样率)
4 个 24 V 数字输入和 3 个数字输出,集电极开路,光电隔离
通过 BIOS 设置基地址和 IRQ 通道
---
