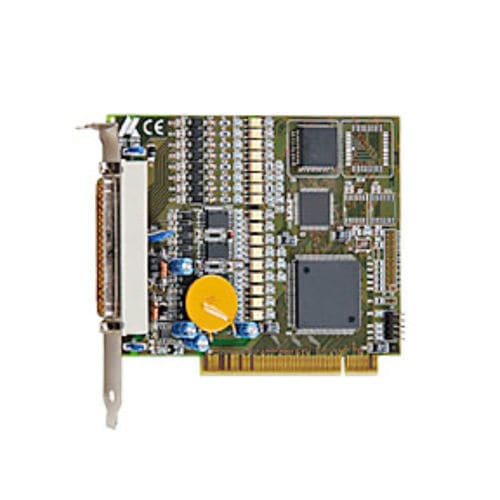

数字I/O卡 APCI-1500

CompactPCIISAPCI

PCI 32 数字 I/O 板 APCI-1500 有 16 个 24 V 数字输入端，包括 14 个可中断输入端。32 个输出端每个通道的输出电流为 500 mA，上电时设置为 "0"。看门狗可将输出设置为 "0"，如果外部电源电压降至 5 V 以下，输出也会设置为 0。输出具有过热和过压保护。该电路板的光学隔离电压高达 1000 V。它特别适用于恶劣工业环境中的 I/O 控制、发动机开/关监控、照明等应用。 特点 3 个可编程定时器 与 ISA 板 PA 1500 兼容的连接器。与 PCI Express 总线数字 I/O 板 APCIe-1532 和 CompactPCI 总线数字 I/O 板 CPCI-1500 兼容的连接器和软件。 用于测试和设置电路板功能的监控程序 输入 16 个 24 V 光隔离数字输入端，包括 14 个可中断输入端 反向电压保护 所有输入均经过滤波 输出 16 路光隔离数字输出，10 V 至 36 V 每通道输出电流 500 mA 可编程定时看门狗，用于将输出复位为 "0" 短路、过热、电压下降或看门狗时，通过状态寄存器发出诊断报告 通过看门狗、计时器、错误触发中断 开机时，将输出复位为 "0" 16 个输出端的短路电流 ~ 3 A typ.
