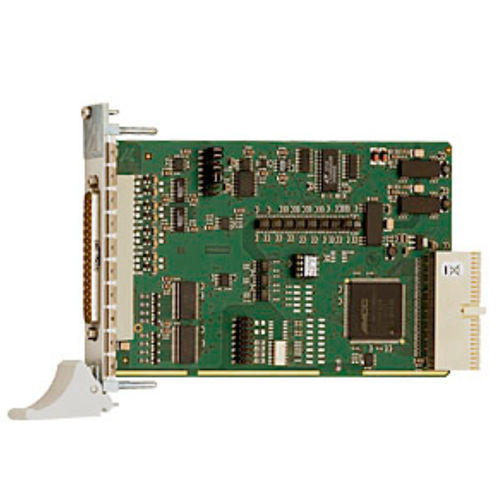

模拟输入卡 CPCI-3001

CompactPCIPXI可编程

CompactPCI 模拟输入板 CPCI-3001 有 16/8/4 SE 或 8/4 差分输入，12 位，吞吐率为 100 kHz。此外，它还有 8 个数字 I/O 和 2 个定时器。 该电路板特别适用于工业过程控制、测量技术和监控领域的应用，例如多通道数据采集、化学过程控制、传感器数据采集等。 特点 可插入 PXI 系统，功能受限 用于测试和设置电路板功能的监控程序 模拟输入 16 路单端/8 路差分输入或 8 路单端/4 路差分输入或 4 路单端输入 12 位分辨率 吞吐量：100 千赫 输入电压：0-10 V、± 10 V、0-5 V、± 5 V、0-2 V、± 2 V、0-1 V、± 1 V、0-20 mA（选件），每个通道可通过软件自由编程 增益 PGA x1、x2、x5、x10，每个通道均可通过软件自由编程 用于模拟数据采集的 PCI DMA 模拟采集 单通道、多通道、通过扫描列表进行多通道采集 通过循环定时器控制进行自动模拟采集 通过扫描列表采集：最多 16 个条目，包括增益、通道、单极性/双极性 通过软件、定时器、外部事件触发采集 触发功能：软件触发或外部触发：通过数字输入 0 的 0 V 至 24 V 信号切换启动模拟采集（单通道或序列）。 中断：单通道结束，多通道结束、 扫描列表结束
