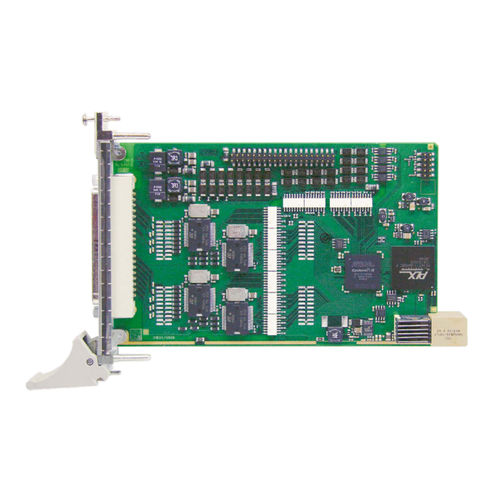

CompactPCI卡片 / 数字 CPCIs-1564

串行

CompactPCI 串行 64 数字 I/O 板 CPCIs-1564 有 32 个 24 V 数字输入和 32 个 24 V 数字输出。通道 0-2 可用作 32 位计数器输入（最高 500 kHz）。该电路板适用于工业 I/O 电路板，因此所有输入均经过滤波处理，并具有反向电压保护功能。输入和输出的光电隔离电压高达 1000 V，并具有快速瞬变、过压、静电放电和高频 EMI 保护功能。电路板的温度范围从-40 °C到+85 °C。 特点 输入 32 个 24 V 光隔离输入端，包括 16 个可中断输入端 通道 0-2 可用作 32 位计数器输入（最高 500 kHz） 反向电压保护 所有输入均经过滤波 输出 32 个光隔离输出，11 至 36 V 每通道输出电流 500 mA 总电流：典型值 3 A（通过 PTC 电阻器熔断） 将输出复位为 "0 "的看门狗 开机时，输出重置为 "0 电流限制：每 8 个通道 ~1.5 A（通过 PTC） 每路输出 ~1.5 A 短路电流（典型值 自复位保险丝（电子保险丝） 过温和过压保护 24 V 电源输出，带保护二极管和滤波器 经屏蔽和滤波的 24 V 外部电源 当外部电源电压低于 7 V 时的关机逻辑 定时器/看门狗/计数器 2 个定时器（12 位分辨率），其中一个可用作看门狗 3 个计数器（32 位）
