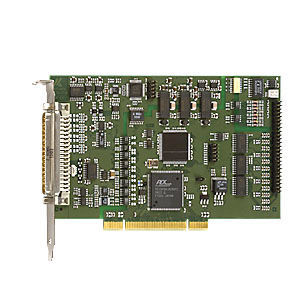

模拟输入卡 APCI-3016

TTL8路数字输入8数字输出

PCI 模拟输入卡 APCI-3016 具有 16 SE 或 8 差分输入、16 位和 200 kHz 吞吐量。此外，该卡还配备了定时器/计数器、看门狗和 8 个数字 I/O、24 V 以及 24 个 TTL I/O。它有两个版本：该板卡特别适用于工业过程控制、测量技术和监控领域的应用，例如多通道数据采集、化学过程控制、传感器数据采集、恶劣工业环境下的电流测量等。 特点 吞吐量：200 kHz 电压输入0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V，每个通道可通过软件自由编程 电流输入：0-20 mA（选配），可与电压输入自由组合 增益 PGA x1、x2、x5、x10，可通过软件为每个通道自由编程 模拟采集 不同的输入模式 1) 简单模式 2) 扫描模式 3) 序列模式 4) 自动刷新模式 触发功能 - 软件触发或 - 外部触发：通过数字输入 0 上的信号启动模拟采集（单次或序列采集 从 0 V 到 24 V 板载 FIFO（可容纳 512 个模拟值） 用于模拟数据采集的 PCI-DMA 端口 1：输入/端口 2：输出/端口 3：输入/输出 通过上拉电阻器，所有输入/输出电压均为 5 V 通过 I/O 读写命令轻松编程 定时器/计数器 安全功能 在嘈杂的工业环境中提供更多保护 光学隔离 1000 V（最小值 蠕变距离 IEC 61010-1 模拟采集电路部分与数字功能电路部分分离
