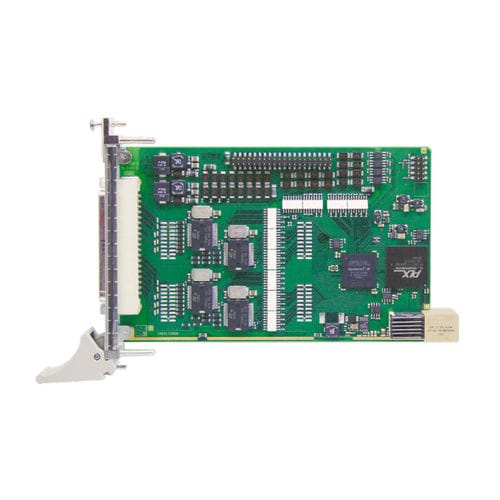

CompactPCI卡片 / 数字 CPCIs-1532

串行

CompactPCI 串行 32 数字 I/O 板 CPCIs-1532 有 16 个 24 V 数字输入和 16 个数字输出（11 - 36 V）。15 个输入可中断。通道 0 可用作 16 位计数器输入（最高 100 kHz）。该电路板适用于工业 I/O 电路板，因此所有输入均经过滤波处理，并具有反向电压保护功能。标称电压为 24V。输入和输出的光电隔离电压高达 1000 V，并具有快速瞬变、过压、静电放电和高频 EMI 保护功能。电路板的扩展温度范围为 -40 °C 至 +85 °C。 特点 输入 16 个 24 V 光隔离输入端，包括 15 个可中断输入端 通道 0 可用作 16 位计数器输入（最高 100 kHz） 反向电压保护 额定电压：24 V 所有输入均经过滤波 输出 16 个光隔离输出，11 至 36 V 每通道输出电流 500 mA 总电流：典型值 3 A（通过 PTC 电阻器熔断） 将输出重置为 "0 "的看门狗 开机时，输出重置为 "0 电流限制：每 8 个通道 ~1.5 A（通过 PTC） 每路输出 ~1.5 A 短路电流（典型值 自复位保险丝（电子保险丝） 过温和过压保护 24 V 电源输出，带保护二极管和滤波器 经屏蔽和滤波的 24 V 外部电源 当外部电源电压低于 7 V 时的关机逻辑
