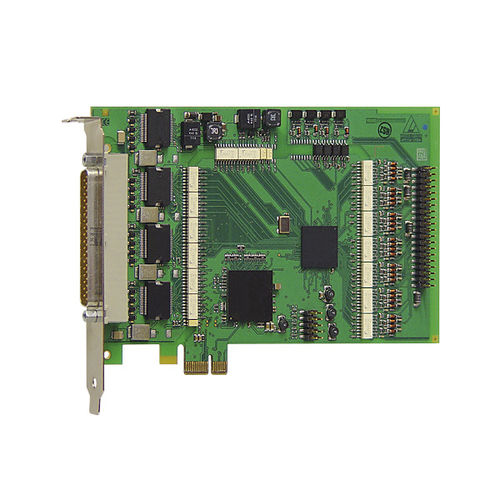

PCI-Express 64 数字量 I/O 板 5V APCIe-1564-5V 具有 64 个 5 V 数字量输入/输出。该板有两个版本,分别是具有集电极开路输出的 APCIe-1564-5V 和具有高压侧输出的 APCIe-1564-5V-HS。该电路板特别适用于信号开关、电机和灯的开/关监控、机电继电器接口、自动测试设备或恶劣工业环境中的机器接口等应用。
特性
输入
32 个 5 V 光隔离输入端,包括 16 个可中断输入端
通道 0-2 可用作 32 位计数器输入(最高 500 kHz)
反向电压保护
所有输入均经过滤波
输出
32 个光隔离输出,5 V 开路集电极输出
每通道输出电流 50 mA
总电流:典型值 3 A(通过 PTC 电阻器熔断)
将输出复位为 "0 "的看门狗
开机时,将输出重置为 "0
电流限制:每 8 个通道 ~ 1.5 A(通过 PTC)
每路输出 ~1.5 A 短路电流(典型值
自复位保险丝(电子保险丝)
过温和过压保护
经屏蔽和滤波的外部 24 V 电压电源
计时器/计数器
2 个定时器(12 位),其中一个可用作看门狗
3 个计数器(32 位)
---
