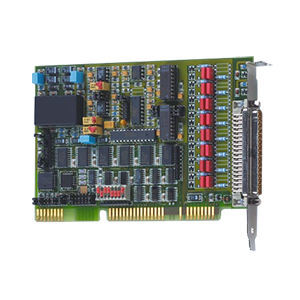

模拟输入卡 PA-302

TTL8通道ISA

PA-302 模拟输入 ISA 卡具有 16/8 SE/差分、12 位输入。它专为工业过程控制和工业测量应用（如自动测试设备、化学过程控制或恶劣工业环境中的电流测量）而设计，并具有许多安全装置。随附的光盘包含 Windows 驱动程序和编程示例。 模拟输入 单通道数据传输速率125 kHz 输入范围0-10 V、±10 V、0-5 V、±5 V 可通过跳线选择，0(4)-20 mA 可选（DC 和 SC 选项） 增益 INA（仪表放大器），可通过跳线或电阻调节 通过 DIP 开关寻址 3 x 16 位定时器 (82C54)：定时器 0：仅用于模拟采集；定时器 1 和定时器 2：作为循环时间计数器 模拟量采集 单通道、多通道、通过扫描列表进行多通道采集 通过循环定时器控制自动进行模拟采集 通过扫描列表采集：最多 16 个条目，包括增益、通道、单极性/双极性 通过软件、定时器、外部事件触发采集 触发功能：软件触发或外部触发：通过 TTL 输入端 0 至 5 V 的外部 TTL 信号切换启动模拟采集（单通道或序列采集 中断：单通道结束、多通道结束、扫描列表结束 数字 安全功能 过压和高频电磁干扰保护 中和 PC 电源噪声 电磁兼容性测试符合 89/336/EEC：IEC 61326：测量、控制和实验室用电气设备标准 应用 过程控制 工业测量 传感器数据采集 信号分析 ...
