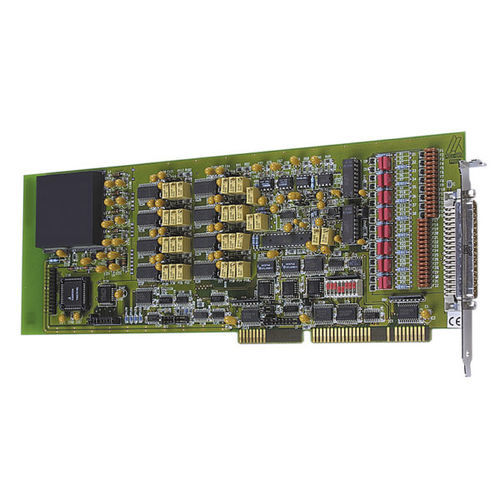

PA 311-16-8 模拟输入/输出 ISA 卡有 16 个 16 位 SE/差分输入、8 个 16 位模拟输出和 24 个 TTL 输入/输出。该卡专为工业过程控制和工业测量应用而设计,例如用于自动测试设备、化学过程控制或恶劣工业环境中的电流测量。随附的光盘包含 Windows 驱动程序和编程示例。
功能特点
模拟输入
8 个单端/4 个差分通道或 16 个单端/8 个差分通道
16 位分辨率
转换时间:10 µs
过压保护 ± 20 V
输入范围0-10 V,± 10 V 软件可编程,0-20 mA 可选
低通滤波器和电流输入可选
增益:1、2、10,可通过软件对每个通道自由编程,或通过电阻器自由编程
用于模拟数据采集的 DMA 访问
3 个定时器:定时器 0 和定时器 1 仅用于模拟采集,定时器 2 可编程为循环时间计数器
模拟采集
单通道、多通道、通过扫描列表进行多通道采集
通过循环定时器控制进行自动模拟采集
通过扫描列表采集:最多 16 个条目,包括增益、通道、单极性/双极性
通过软件或定时器触发采集
中断:单通道结束、多通道结束、扫描列表结束
---
