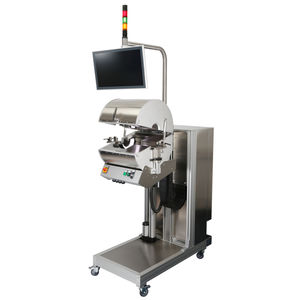

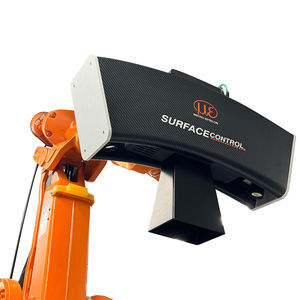

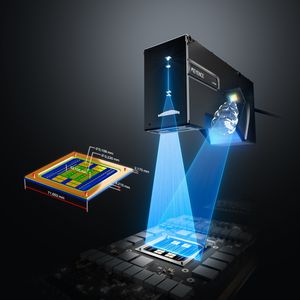

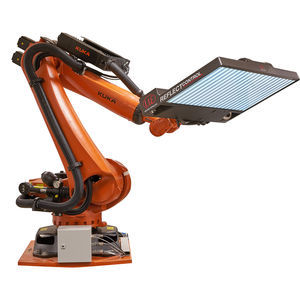

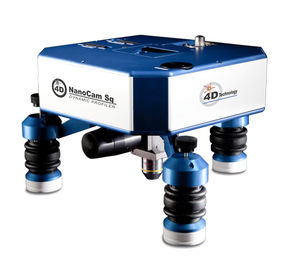

光学轮廓测量仪

业纳专为自动化应用环境设计了 Opticline CA、AMV 和 WMS 系列光学测量系统。通过智能硬件和软件接口，可以将这些系统灵活无缝地集成到您的自动化生产过程中。我们的系统提供高精密且可靠的测量结果– 即使在恶劣的生产环境下长期操作后，也可以做到这一点。 轴测量系统的测量周期只有几秒，令人印象深刻。这意味着您可以高效检测生产，并减少浪费。这些系统采用多种设计，因此可以水平或垂直装载。我们还针对特别大型和重型的轴提供了特殊的测量系统。如有必要，我们可以针对您的具体需求量身定制我们的系统。 我们的测量和评估软件具有全面的功能，并且提供了用于控制校正值的额外选项，还可以轻松集成在制造过程中。该程序易于理解且易于操作。 优点 • ...

Opticline WMS 系列专为特别大型和重型的工件而设计。这些系统可以处理最高 250千克的重量和最长 480毫米的直径，具体因型号而异。最大长度可达 2,500毫米。这些系统是市场上唯一可以处理这些尺寸的机器，可以分析特别大型和重型的工件，例如曲轴和齿轮轴。 这些轴测量系统可以用作 SPC 测量站；如有必要，可以通过智能硬件和软件接口集成到自动化生产运行中。这些系统采用多种设计，因此可以水平或垂直装载。这些系统非常坚固耐用，非常适合在恶劣的生产环境中进行持续的精密测量。 WMS ...

形态参数和表面地形的三维和区域评价 TopMap Pro.Surf可快速确定大面积的形状偏差和表面形貌，并且具有极高的精度。TopMap Pro.Surf是一个高端光学表面轮廓仪系统，非常适合精密机械制造业的质量控制，无论是在线、在生产线上还是接近生产。TopMap Pro.Surf为所有表面表征任务提供定制的解决方案，只要评估表面参数，如平面度、台阶高度和平行度是基本的。其高空间分辨率和远心光学概念以及出色的测量速度使其成为生产层面上最可靠的非接触式传感器解决方案。 测量形状公差，如平面度、波浪度、台阶高度等。 Polytec白光干涉仪实现了区域性的三维测量，在一次拍摄中收集所有的表面细节。在44 ...

用于微观结构和粗糙度的紧凑型光学轮廓仪 TopMap Micro.View®是TopMap白光干涉仪系列的紧凑型测量系统，能够对表面结构细节、表面纹理和表面粗糙度参数进行可重复和高分辨率的检查和评估。通过集成CST连续扫描技术，Z轴100毫米的行程提供了完整的100毫米测量范围，垂直分辨率在纳米范围内。这款光学轮廓仪的特点是设计紧凑，集成了电子元件，使用方便，例如，通过自动寻焦功能，在生产环境和测试实验室中进行快速有效的测量。 + 粗糙度、纹理和微观结构的全面积和三维形貌分析 + ...

新一代光学表面轮廓仪 TopMap Micro.View+ 是新一代光学表面轮廓仪。 该模块化工作站专为模块化设计，可进行定制和特定于应用的配置。 MICRO.VIEW +提供了最详细的表面粗糙度，纹理和微观结构形貌分析。 结合3D数据和颜色信息结合起来，实现惊人的可视化和扩展分析，如缺陷的详细文档。 高分辨率500万像素相机提供了令人难以置信的工程表面3D数据可视化。 启用自动化且可投入生产线 编码和电动转塔确保了物镜之间的无缝过渡。 Micro.View+ ...

　　SuperView W1-Pro光学3D表面轮廓仪是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。它是以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。 SuperView W1-Pro光学3D表面轮廓仪可广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、国防军工、科研院所等领域中。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等，提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。 二、产品功能 1.系统光源及寿命：双LED光源（白光和绿光），10万小时超长寿命，终身无需更换； 2.测量模式：垂直扫描干涉模式（VSI），相移干涉模式（PSI），结合VSI和PSI的自适应通用测量模式（USI） 3.多区域自动分析：自动获取图案化形貌区域的三维信息（高度、宽度、面积、体积、粗糙度、倾角等），同时具有自动统计分析功能。 4.一体化操作的测量与分析软件，操作无须进行切换界面，预先设置好配置参数再进行测量，软件自动统计测量数据并提供数据报表导出功能，即可快速实现批量测量功能。 5.测量中提供自动多区域测量功能、批量测量、自动聚焦、自动调亮度等自动化功能。 6.测量中提供拼接测量功能。 7.分析中提供调整位置、纠正、滤波、提取四大模块的数据处理功能，其中调整位置包括图像校平、镜像等功能；纠正包括空间滤波、修描、尖峰去噪等功能；滤波包括去除外形、标准滤波、过滤频谱等功能；提取包括提取区域和提取剖面等功能。 8.分析中提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能，其中粗糙度分析包括依据国际标准的ISO4287的线粗糙度、ISO25178面粗糙度、ISO12781平整度等全参数分析功能；几何轮廓分析包括台阶高、距离、角度、曲率等特征测量和直线度、圆度形位公差评定等功能；结构分析包括孔洞体积和波谷深度等；频率分析包括纹理方向和频谱分析等功能；功能分析包括SK参数和体积参数等功能。 9.分析中同时提供一键分析和多文件分析等辅助分析功能，设置分析模板，结合测量中提供的自动测量和批量测量功能，可实现对小尺寸精密器件的批量测量并直接获取分析数据的功能。 三、应用领域 　　对各种产品、部件和材料表面的平面度、粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。 恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。

　　SuperView W3白光干涉仪是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。它是以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。 SuperView W3白光干涉仪可广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、国防军工、科研院所等领域中。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等，提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。 ...

　　SuperView W1光学3D表面轮廓仪是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。它是以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。 　SuperView W1光学3D表面轮廓仪可广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、国防军工、科研院所等领域中。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等，提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。 二、产品功能 1）系统光源及寿命：双LED光源（白光和绿光），10万小时超长寿命，终身无需更换； 2）测量模式：垂直扫描干涉模式（VSI），相移干涉模式（PSI），结合VSI和PSI的自适应通用测量模式（USI）； 3）多区域自动分析：自动获取图案化形貌区域的三维信息（高度、宽度、面积、体积、粗糙度、倾角等），同时具有自动统计分析功能。 4）具备各种类型样品表面微观形貌的3D轮廓重建与测量功能； 5）具备表面粗糙度和微观轮廓的检测功能，粗糙度范围涵盖0.1nm到数十微米的级别； 6）具备校平、去除形状、去噪、滤波等数据处理功能； 7）具备粗糙度分析、轮廓分析、结构分析、功能分析等表面参数分析功能； 8）具备自动对焦、自动测量、自动多区域测量、自动拼接测量等自动化功能； 9）具备一键分析、多文件分析等快速、批量分析功能； 10）具备word、excel等数据报表导出功能。 三、应用领域 　　对各种产品、部件和材料表面的平面度、粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。 应用范例： 四、性能特色 1.高精度、高重复性 1）采用光学干涉技术、精密Z向扫描模块和优异的3D重建算法组成测量系统，保证测量精度高； 2）独特的隔振系统，能够有效隔离频率2Hz以上绝大部分振动，消除地面振动噪声和空气中声波振动噪声，保障仪器在大部分的生产车间环境中能稳定使用，获得极高的测量重复性。 2.一体化操作的测量分析软件 1）测量与分析同界面操作，无须切换，测量数据自动统计，实现了快速批量测量的功能； 2）可视化窗口，便于用户实时观察扫描过程； 3）几何分析、粗糙度分析、结构分析、频率分析、功能分析五大功能模块齐全； 4）一键分析、多文件分析，自由组合分析项保存为分析模板，批量样品一键分析，并提供数据分析与统计图表功能； 5）可测依据ISO/ASME/EUR/GBT等标准的多达300余种2D、3D参数。 3.精密操纵手柄 　　集成X、Y、Z三个方向位移调整功能的操纵手柄，可快速完成载物台平移、Z向聚焦、找条纹等测量前工作。 ...

Nexview™ NX2 三维光学轮廓仪专为最苛刻的应用而设计，集卓越的精度、先进的算法、应用灵活性和自动化于一身，是 ZYGO 最先进的相干扫描干涉测量（CSI）轮廓仪。 这种完全非接触式技术可在所有放大倍率下提供亚纳米级的精度，并且能够比其他商用同类技术更快、更精确地测量更多的表面类型，优化了投资回报率。Nexview NX2 应用范围广泛，可以测量几乎任何表面和材料的平整度、粗糙度和波纹、薄膜、台阶高度等，是一款名副其实的轮廓仪。 作为最新一代的旗舰产品，Nexview™ ...

... 生产就绪的三维光学轮廓仪系统 ZeGage Pro HR 三维光学轮廓仪 ZeGage™ Pro和ZeGage™ Pro HR三维光学轮廓仪为许多类型的表面的微观和纳米尺度的特征提供非接触式的测量和表征，确保在您的制造环境中进行质量控制和过程监控。 我们行业领先的ZeGage Pro系列为台式工业非接触式表面测量仪的性能、易用性、灵活性和精度设定了标准。基于ZYGO专有的CSI技术，ZeGage Pro提供创新技术，以实现精确、可靠、简单和自信的表面计量。 独家功能包括SureScan™技术，用于振动稳健的计量，Part ...

NewView™ 9000 三维光学表面轮廓仪在非接触式光学表面轮廓测量方面提供了强大的多功能性。该系统可以方便快捷地测量各种表面类型，包括光滑、粗糙、平坦、倾斜和台阶式表面。所有的测量都是无损、快速的，并且不需要准备样品。 该系统的核心是 ZYGO 的相干扫描干涉测量技术（CSI），它在所有放大倍率下都能提供亚纳米级的精度，并且能够比其他商用技术更快、更精确地测量更多的表面类型，可优化您的投资回报率。 高性能、高性价比和多功能性 灵活性是 ZYGO ...

Smart_Projector 224 快速工业级影像测量仪器 “智能轮廓检测仪可以自动、客观、可重复性的、简易、快速的进行零件尺寸测量” 操作简单，快速 意大利智测公司研制的智能轮廓检测仪是第一款用于实现零件全面的、自动的尺寸检测的仪器。可以便捷、快速的检测各类零件尺寸。 自动化，适于生产现场使用 是传统轮廓投影仪、卡尺等测量手段的革命性数字化换代产品，可以在几秒钟内检测大量数据，无须零件基准对齐、无须手动对焦，操作简单。该仪器内部没有运动部件，运行稳定。 测量准确 智能轮廓检测仪可以客观的、重复性的测量零件，简单的合格/不合格信号输出，操作员无法干涉测量结果，自动的输出多种报告格式，如Excel格式文件（csv，tsv，txt），打印格式文件（如pdf文件），或输出图像文件。 工业等级，结构紧凑 智能轮廓检测仪是一款高速、紧凑、稳定、易于操作、易于编程的仪器，适用于恶劣环境及检测任务繁重的工作环境。

Smart_Projector_Ruby 用于微小零件检测的影像轮廓测量仪 “This Smart_Projector_Ruby 是测量手表零件等微小零件的完美解决方案” 高精度高重复性 Smart_Projector_Ruby 是一款全自动轮廓检测仪，结合高精度、客观性、高重复性、友好操作界面等特点于一体，由意大利智测公司技术团队倾力打造。 结构紧凑，功能强大 使用独一无二的小视野，结合可以移动的X/Y轴，使得该仪器适合超高精度检测要求的零件检测，如手表零件，小型电子零件、微小机械零件的快速检测。 测量精确 无论是图像对焦中心或零件从一端移动到另一端，该仪器确保测量非常稳定。采用高精度的双反射光源，和高精度的光学镜头相接合，取保测量精确无误。 工业等级，结构紧凑 Smart_Projector_Ruby ...

用于表面粗糙度和形状测量的三维自由曲面光学轮廓测量仪 泰勒•霍普森 的 PGI Freeform（相位光栅干涉）是一款多功能、高分辨率的三维自由曲面轮廓测量仪，用于高精度的自由曲面光学测量。它可以对自由曲面光学器件进行表面粗糙度和形状分析。 灵活多样、高分辨率自由曲面测量系统 全新的PGI Freeform是一款灵活多样、高分辨率的光学测量系统，适用于高精密光学零件的自由曲面的测量。 能够为以下光学零件的提供栅格方向和径向的三维测量与分析： •球面 •非球面 •衍射面 •自由曲面 PGI ...

超快的非接触式三维透镜轮廓测量仪 LUPHOScan SL 是大批量测量小透镜的理想选择，该系统的主要优势包括超快的测量速度及其测量透镜几何特征的能力。它可以测量光学表面和几何特征，如扣合面（坎合面）的圆度、平面镜片的平面度以及光学表面与这些特征的相对位置等。 世界上最快、最精确的非接触式3D手机镜头测量系统 LUPHOScan SL 适用于小透镜的大批量测量，主要优势包括超快的测量速度和透镜几何特征的测量能力。 设计和生产的独特优势 •超高重复精度 ...

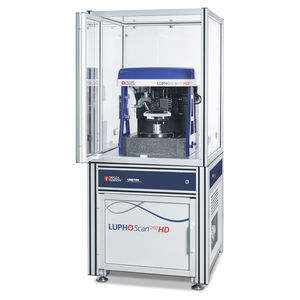

用于测量非球面、自由曲面光学元件和透镜模具的非接触式三维形状/外形测量设备 LUPHOScan HD非接触式三维光学轮廓仪可对高偏差非球面和自由曲面等具有挑战性的表面的半径和不规则度进行最高精度的非接触式三维轮廓测量。LUPHOScan HD的稳定性是行业领先的，特别在一些严苛的环境下，也能保证对非球面和自由曲面进行超高精度地快速轮廓测量，新一代LUPHOScan HD三维轮廓仪是业界首款在高达 90°的采样斜率上精度优于 50 nm (3σ) 的仪器。 LUPHOScan ...

在线 测量 解决方案 Sensofar拥有十四年的表面测量系统制造经验，线上3D光学测量头代表了最先进的制造工艺和测量技术。 简洁轻便、灵活的装配选择让它们适用于各种严苛的生产环境。无论是Smart还是Sonix在各种应用上都有着非常优秀的表现。 稳 定 坚 实 可 靠 生产环境有很多因素组成：不同的生产条件、震动环境、具有侵蚀性或破坏性的材料等等。很多情况下由于生产环境的影响，测量过程变的异常困难。Sensofar线上测量头有着非常好的密闭设计以保持测量组件的清洁。所有的光学组件都有着非常好的固定性并且在测量过程中不会产生任何位移，这使得测量头在严苛生产环境中也有着非常稳定可靠的测量表现。 多用 ...

S wide 是专用系统，适用于快速测量大样品区域，测量面积最高可达 300 x 300 mm。它具有集成了数字显微镜的高分辨率测量仪器的所有优点。一键式采集功能，易于使用。 解决方案 大面积 3D 光学测量系统 - 先进制造业 - 考古学与古生物学 - 消费类电子产品 - 医疗设备 - 模塑 - 光学 - 钟表业

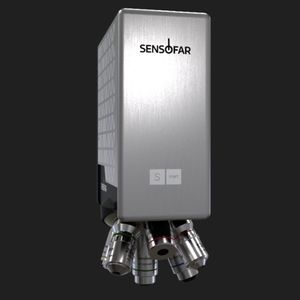

新型 S neox 在性能、功能、效 率和设计方面优于现有的 3D光 学轮廓仪，是Sensofar 的新一 代高端测量系统。 前所未有的速度 通过采用新的智能和独特的算法以及新型相机，达到前所未有的速度。数据采集速度达 180 fps。标准测量采集速度比以前快 5 倍。S neox 成为市场上速度最快的表面测量系统。 易于使用 Sensofar 致力于为客户提供最令人难以置信的体验。随着第五代 S neox 系统的诞生，我们的目标是使其易于使用、直观且更快速。即使是初学者，只需点击一下，即可操作测量。模块化设计的软件，使系统适应用户多样的需求。

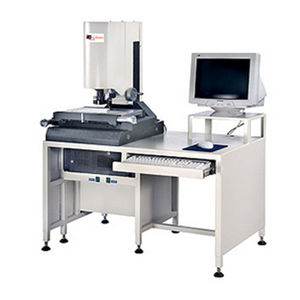

... 二维手动ELBO视觉测量仪有三个版本，可覆盖广泛的应用。它们是高质量、精确和可靠的仪器，已经生产了数千台。 其机械结构设计合理，注重细节，采用一流的部件，以及灵活和完整的软件，从质量与价格的角度来看，它们非常具有吸引力。 -带有图像处理的2D视觉测量机，用于高精度的测量。 -照明系统，适用于轮廓和表面，可以被扼制（4个部门，每个90°）。 -高分辨率和超低失真镜头。 -最终放大倍数从20倍到125倍；（光学放大倍数0,7倍-4,5倍；1/3" CCD；17 "视频）。 -ELBO软件作为标准。也可以从市场上加载其他VMM软件。 -SPC：可以准备和切割任何类型的统计过程报告。 -安装在控制室或直接安装在车间里。 ...

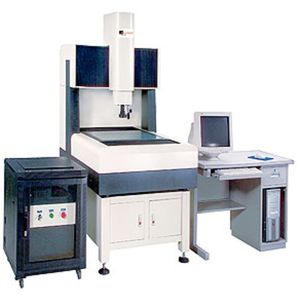

... NC ELBO测量机有两个版本，可以涵盖广泛的应用。 它们是高质量、精密和可靠的仪器，已经生产了数千台。 其机械结构设计合理，对细节的关注，所使用的一流部件以及灵活和完整的软件，使其从质量与价格的角度来看非常具有吸引力。 -带有图像处理的2D数控视觉测量机，用于高精度测量。 -教学功能，在获得第一条测量路径后，可以调用它，以便对要测量的几何图形进行自动、连续的定位。 -照明系统，适用于轮廓和表面，可以被压缩（每个90°的4个部分）。 -高分辨率和超低失真镜头。 -最终放大倍数从20倍到125倍；（光学放大倍数0.7倍-4.5倍；1/3 ...

... 数控 ELBO 测量机涵盖了产品系列的高范围。 它们有两个版本，可以覆盖各种旅行测量。 它们是高品质，精度和可靠的仪器已经生产了数百台。 慷慨设计的机械结构，对细节的关注，已经使用的一流组件，以及灵活和完整的软件，使他们非常有吸引力，从质量 vs 价格的角度来看。 • 具有图像处理功能的二维视觉测量机，用于高精度测量； • 用于 “测量路径” 采集和常规测量操作的 CNC 操作； • 照明系统（用于轮廓和表面）可以窒息（4 个扇区，每个 90°）； • 高分辨率和超低分辨率失真镜头; • ...

讓表面測試成為一項簡單的任務 使用MMS® Inspection SPG，一度繁瑣的表面檢測可以在任何時間進行。這個儀器可以準確、快速地測定表面粗糙度。你可以透過LED燈、聲音和振動來判斷讀數是否在規格範圍內。測量符合ASTM 4417-B和sspc - pa17等標準。 即使在最不利的條件下，也可完全控制你的表面粗糙度測試儀：它的人體工程學設計和四個功能按鍵使它易於單手操作，即使戴著手套。有防塵防水外殼(IP65)的保護，不管你在什麼條件下工作，你總能得到可靠的測量結果。. ...
