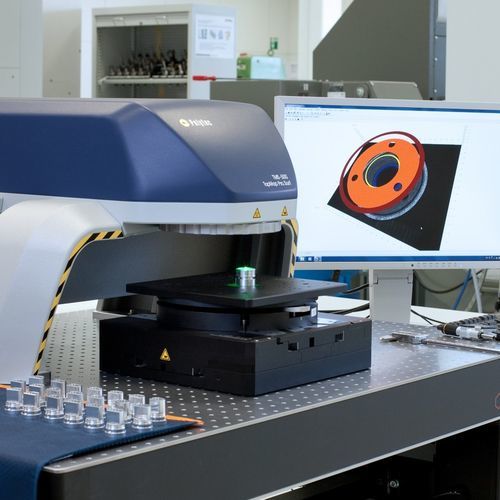

光学轮廓测量仪 TopMap Pro.Surf

3D白光干涉表面糙度测定

形态参数和表面地形的三维和区域评价 TopMap Pro.Surf可快速确定大面积的形状偏差和表面形貌，并且具有极高的精度。TopMap Pro.Surf是一个高端光学表面轮廓仪系统，非常适合精密机械制造业的质量控制，无论是在线、在生产线上还是接近生产。TopMap Pro.Surf为所有表面表征任务提供定制的解决方案，只要评估表面参数，如平面度、台阶高度和平行度是基本的。其高空间分辨率和远心光学概念以及出色的测量速度使其成为生产层面上最可靠的非接触式传感器解决方案。 测量形状公差，如平面度、波浪度、台阶高度等。 Polytec白光干涉仪实现了区域性的三维测量，在一次拍摄中收集所有的表面细节。在44 x 33 mm的大视场（FOV）上，只需几秒钟就能记录200万个测量点，避免了耗时的单一部分的缝合。根据需要，可将FOV扩展到230 x 220毫米。使用70毫米大的垂直测量范围，并受益于出色的垂直分辨率，而不管图像领域的大小。它的远心光学设计甚至可以探索难以进入或深凹的区域，如钻孔。将其自动化，扩展为形状测量和粗糙度评估的混合系统，并受益于集成的软件支持，包括数据采集和评估工具、软件插件，如用于常规检查的预定义测量配方、自动尖端倾斜平台、条形码扫描仪等。 更多信息请联系我们!
