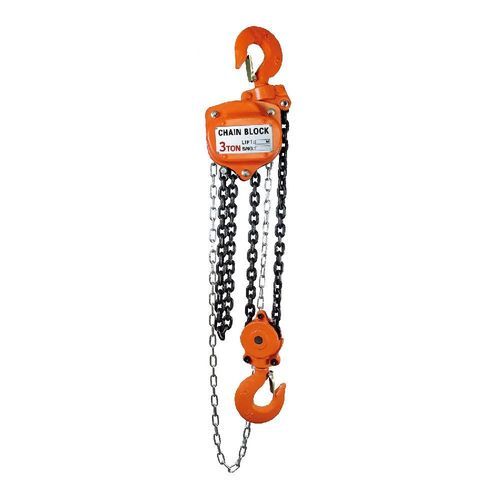

手动环链葫芦 HS-VL series

手动重型应用紧凑型

产品描述
HS-VL 手拉葫芦为日本技术设计的系列产品，可在较小操作力下提升0.5吨至50吨的负载。其采用自动双棘爪制动系统，配备合金钢负载链和镀锌手拉链条以提高耐磨性。钩子经锻造和热处理，强度高、使用寿命长。可选的限位器用于更精确的负载控制。产品覆盖从紧凑型0.5T到重载50T型号，标准起升高度根据型号通常为2.5米或3米。

简介

• 日本技术
• 提供可选限位器
• 小力气即可提升大重量
• 合金钢负载链和镀锌手拉链条
• 钩子经锻造和热处理，使用寿命长
• 工作载荷范围：0.5吨至50吨（见列出型号）

参数
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

特性 / 技术规格

• 系列：HS-VL 手拉葫芦（如上所列型号）
• 容量范围：0.5吨至50吨
• 标准起升高度：通常为2.5米或3米，视型号而定
• 链条试验载荷值：根据型号从0.75 t到75 t不等
• 链路数：1至20（取决于型号）
• 链条直径：根据型号为5 mm至9 mm
• 自动双棘爪制动系统，确保可靠制动与保持
• 合金钢负载链与镀锌手拉链条提高耐磨性
• 锻造并热处理的钩子，强度高且使用寿命长
• 可选限位器以增强安全性并实现精确载荷控制
• 净重与包装尺寸随型号变化（见上方参数部分）
