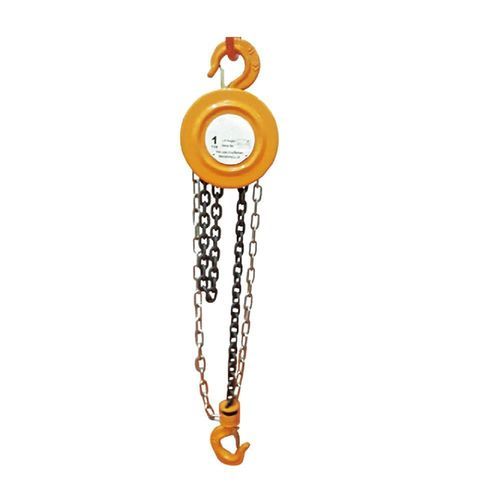

手动环链葫芦 HSZ series

手动重型应用1

产品描述
HSZ手拉葫芦采用中式葫芦形外壳设计，可使操作人员以较小的力举起重物。配备合金钢载荷链和标准镀锌件。吊钩为落地锻造并经热处理，延长使用寿命。容量范围：0.5 t至20 t，重型设备可选30 t和50 t。HAZ-1/2至HAZ-10型号提供不同的载荷、标准起升高度及规格以满足各类需求。

简介

• 中式葫芦形外壳设计
• 以小力举起大重量
• 合金钢载荷链与标准镀锌表面
• 钩子为落地锻造并经热处理，延长使用寿命
• 容量范围0.5 t至20 t；重型设备提供30 t和50 t

参数
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

特点 / 技术规格

• 型号系列：HAZ-1/2、HAZ-1、HAZ-1 1/2、HAZ-2、HAZ-3、HAZ-5、HAZ-10
• 容量范围：表中为0.5 t至10 t（亦可提供至20 t；重型设备30 t和50 t）
• 标准起升：根据型号为2.5 m–3.5 m
• 载荷链材质：合金钢
• 表面处理：标准镀锌
• 钩子：落地锻造并热处理以延长寿命
• 链径：根据型号为6 mm、8 mm或10 mm
• 净重示例：根据型号从8.4 kg到77 kg
• 按型号提供包装尺寸（L*W*H/cm）
