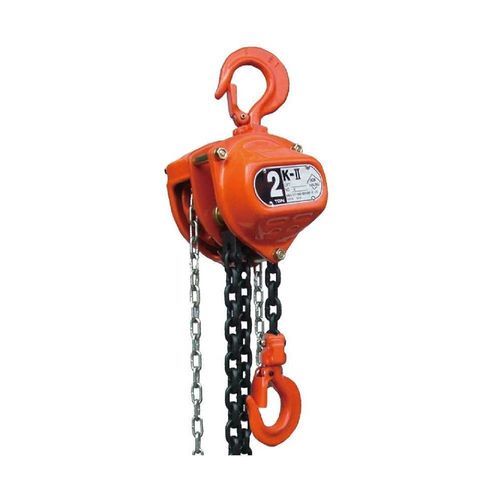

机械环链葫芦 HSZ-KⅡ series

手动手动重型应用

产品概述
HSZ-KⅡ手拉葫芦是一种用于工业物料搬运的手动提升装置。通过紧凑的机械传动和高强度部件，可使操作人员以较小的力提升重载。起重链采用高档合金钢制造，标准部件为镀锌处理。钩子经落锻并专业热处理，具有高承载能力和长使用寿命。可选配额外的限位装置。产品覆盖0.5 t至20 t的容量范围，并提供30 t和50 t的大型机型；不同型号具有不同的标准提升高度和规格，以满足多种需求。

主要特点

• 可选配额外限位装置
• 以较小的人力提升大重量
• 高档合金钢起重链及标准镀锌配件
• 落锻并热处理的钩子，承载强度高且耐用
• 容量范围：0.5 t至20 t（亦有30 t和50 t重型机型）

技术参数
型号 | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
额定载荷 (t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
标准提升高度 (m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
试验载荷 (t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
吊钩间最小距离 (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
提升满载所需拉力 (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
起重链落链条数 | 1 | 1 | 1 | 1 | 2 | 2 | 4
起重链直径 (mm) | 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
净重 (kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
毛重 (kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
包装尺寸 (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

规格

• 品牌：TOPONE CHAIN
• 型号系列：HSZ-KⅡ
• 容量范围：0.5 t至20 t（亦有30 t和50 t重型机型）
• 标准提升高度：根据型号为2.5 m、3 m或3.5 m
• 试验载荷随型号不同（例如：0.5 t对应0.75 t，10 t对应最高12.5 t）
• 吊钩间最小距离：根据型号为285 mm至700 mm
• 提升满载拉力：根据型号为25 N至41 N
• 起重链落链条数：根据型号为1、2或4
• 起重链直径：根据型号为6.3 mm至9 mm
• 净重范围：根据型号为8.4 kg至77 kg
• 毛重范围：根据型号为9.4 kg至85 kg
• 包装尺寸随型号而异（见表）
• 关键部件：高档合金钢起重链、镀锌配件、落锻并热处理的钩子
