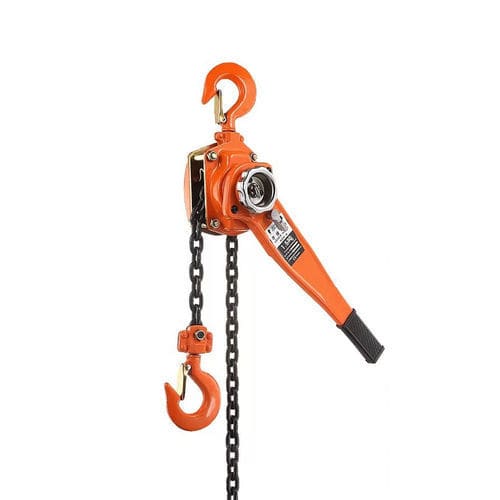

手动环链葫芦 TOPONE-D series

杠杆手动操控手动

概述
手动杠杆链式吊机（也称 come-along）允许单手拉、拖、定位或提升负载。其设计与手动链条葫芦相似。虽然部分杠杆式链葫芦可用于悬挂提升，但并非所有come-along均适用于此。若用于悬挂提升，请确认产品标题包含 Hoist 一词或明确标注了起重能力。手动杠杆链式吊机适用于狭小空间和净空高度受限的商业与工业环境。

简介
杠杆葫芦设计用于在额定能力内提升负载，严禁超载使用。常见于车间、修理厂及建筑工地。杠杆葫芦有单链落和多链落配置，应根据被提升载荷选择合适的链落配置。

参数
TYPE: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacity (T): 0.8 | 1.6 | 3.2 | 6.3 | 9
Standard Lift (m): 1.5 (all models)
Running Test Load (T): 0.96 | 1.92 | 3.84 | 7.56 | 10.8
Effort Required To Lift Rated Load (N): 250 | 373 | 390 | 398 | 400
Falls of Load Chain: 1 | 1 | 1 | 2 | 3
Load Chain Diameter (mm): 6x18 | 7x21 | 10x30
Key Dimensions (mm) - A x B x C x φ x D x H x L: see parameter block above
Net Weight (Kg): 7.9 | 10.9 | 14.4 | 35 | 50
Extra Weight Per Meter of Extra Lift (Kg): 0.8 | 1.1 | 2.2 | 4.4 | 6.6

标准
杠杆葫芦通过连接至内部棘轮与齿轮机构的手柄工作。摇动手柄驱动棘轮，方向控制装置切换内部齿轮以提升或下降负载。末端的挂钩用于固定负载。可根据客户要求进行定制。

技术规格

• 产品类型 / 系列：TOPONE 杠杆式链条葫芦（型号：TOPONE-D1/2、TOPONE-D1、TOPONE-D2、TOPONE-D3、TOPONE-D5）
• 容量范围：0.8 T 至 9 T，视型号而定
• 标准起吊高度：1.5 m（所有型号）
• 运行试验载荷：0.96 T、1.92 T、3.84 T、7.56 T、10.8 T（按型号）
• 提升额定载荷所需力：250 N、373 N、390 N、398 N、400 N（按型号）
• 载荷链落数：1、1、1、2、3（按型号）
• 载荷链直径选项：6x18 mm、7x21 mm、10x30 mm
• 主要尺寸（A x B x C x φ x D x H x L）按型号：见参数块
• 各型号净重：7.9 kg、10.9 kg、14.4 kg、35 kg、50 kg
• 每增加1米起升的额外重量：0.8 kg/m、1.1 kg/m、2.2 kg/m、4.4 kg/m、6.6 kg/m
• 为狭小空间和低净空的商业及工业使用而设计
