电动环链葫芦

单梁紧凑型电机驱动

概述

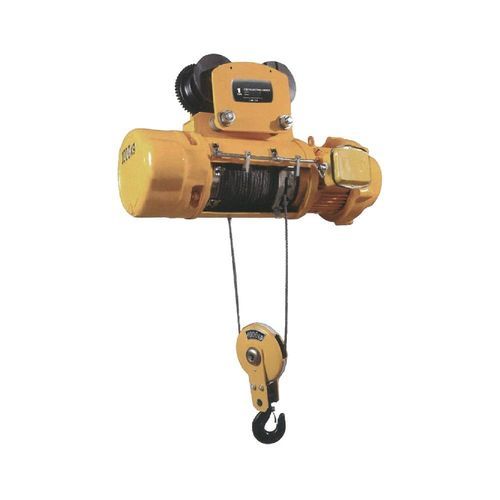

MD1 Electric Hoist 是为单梁起重机、仓库和桥梁应用设计的紧凑型电动钢丝绳葫芦。其双速提升可实现精确的工件定位，三段螺旋齿轮减速器确保传动平稳，圆锥转子卷扬电机提供大起动力矩。部件与安全装置满足工业可靠性与维护便捷性的要求。

介绍

• 双速运行（正常/低速），低速时便于受控装卸。
• 适用范围：单梁桥式起重机、仓库及桥梁作业。
• 传动：三段定轴螺旋齿轮减速器；齿轮与传动轴采用热处理合金钢制造。
• 外壳：高品质铸铁箱体与罩盖，装配紧密，密封良好。
• 电气安全：具主回路紧急断电装置和上下行程限位（断火限位器）。
• 钢丝绳：GB1102-74（6 x 37 + 1）卷扬用钢丝绳，耐用。
• 电机：圆锥转子异步卷扬电机，起动力矩大，无需附加制动；额定持续率25%；绝缘等级B或F；防护等级IP44/IP54。
• 操作：手持按钮操作；支持钢索控制或无绳无线遥控。

参数
额定起重量（吨）：0.5, 1, 2, 3, 5, 10, 16
起升高度（m）：3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
提升速度（m/min）：8/0.8（所有容量通用）
运行速度（m/min）：20/30
钢丝绳直径（mm）：4.8, 7.4, 11, 13, 15.5, 15.5, 15.5
I型梁（GB706-88）：16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
起升电机功率（kW）：0.8, 1.5, 3, 4.5, 7.5, 13, 13
运行电机功率（kW）：0.2, 0.2, 0.4, 0.4, 0.8, 0.8*2, 0.8*2
电压：220V / 380V / 440V，50Hz / 60Hz，三相
双梁：可定制

特性 / 技术规格

• 型号：MD1 Electric Hoist
• 适用：单梁起重机、仓库、桥梁
• 传动：三段定轴螺旋齿轮减速器，齿轮和轴为热处理合金钢
• 外壳：铸铁箱体与罩盖，密封装配
• 钢丝绳：GB1102-74（6 x 37 + 1）
• 电机：圆锥转子异步卷扬电机，高扭矩，无额外制动，25%额定持续率
• 绝缘：B类或F类
• 防护等级：IP44 / IP54
• 控制：手持按钮控制；支持钢索操作或无绳无线遥控
• 安全：主回路紧急断电；上下行程限位
• 速度：双速提升（如 8 / 0.8 m/min）；运行 20 / 30 m/min
• 电压选项：220V / 380V / 440V，50Hz / 60Hz，三相
