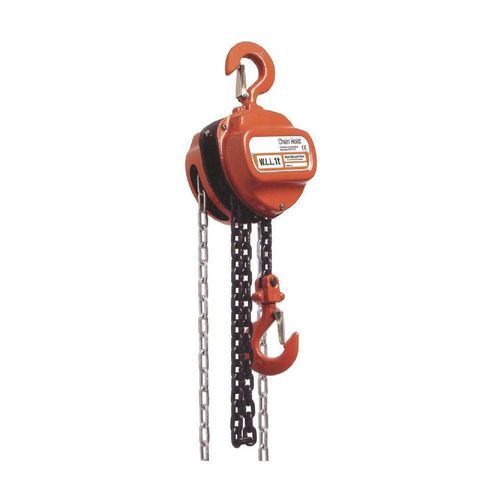

手动环链葫芦 HSZ-C series

手动重型应用1

产品概述
HSZ-C 手拉葫芦是一种用于工业的手动起重设备。它能使操作人员以较小的力提升较重的负载。该葫芦配备高等级合金钢载链和标准镀锌链容器。吊钩经落锻并热处理，具有较高的承载强度和较长的使用寿命。标准可选载荷为0.5 t至10 t，另有30 t和50 t的大吨位型号可选。可选配额外的限载器。

简介

• 可选额外限载器。
• 以较小的作用力提升较大重量。
• 高等级合金钢载链和标准镀锌链容器。
• 吊钩经锻造并热处理，具有高强度和长寿命。
• 载荷范围：0.5 t至10 t（表）；并有30 t和50 t的大吨位型号。

参数
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

标准
未提供具体标准信息。

特点 / 技术规格

• 型号 / 系列：HSZ-C
• 载荷范围：0.5 t 至 10 t（表）；大吨位型号有 30 t 和 50 t
• 标准提升高度：根据型号为 2.5 m–3.5 m
• 试验载荷：根据型号为 0.75 t–15 t
• 吊钩间最小距离：根据型号为 285 mm–700 mm
• 满载提升时链拉力：根据型号为 25–41 N
• 载链根数：根据型号为 1–4 根
• 载链直径：根据型号为 6 mm–10 mm
• 净重：根据型号为 8 kg–68 kg
• 毛重：根据型号为 9.4 kg–82 kg
• 包装尺寸随型号变化（表中示例）
• 材料 / 处理：高等级合金钢载链、标准镀锌链容器；吊钩经过锻造和热处理以提高强度和使用寿命
• 可选配件：额外限载器
