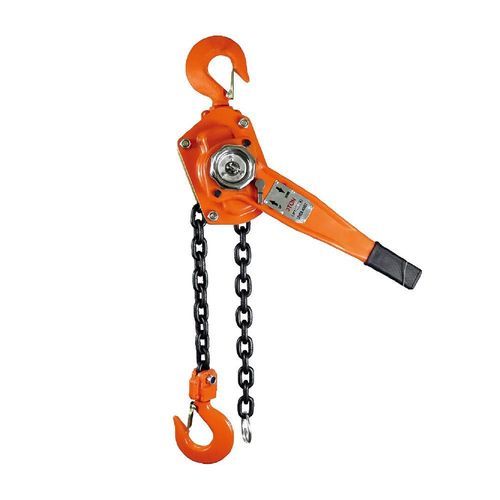

手动环链葫芦 HSH-VA

杠杆耐腐蚀1

产品描述
HSH-VA 手扳葫芦（链式手拉葫芦）是一款手动起重装置，适用于 0.5 t 至 6 t 的精确可靠起吊。该产品配备扭矩控制机构、热处理抗过载钩、防震齿轮和制动器壳体以及防锈处理链条，适合工业环境中的安全作业。

主要特性

• 扭矩控制机构，实现受控的载荷管理
• 热处理钩，在过载情况下保持安全性
• 防震齿轮壳体和制动器壳体，防尘防雨保护
• 橡胶防滑手柄，操作握持更安全
• 制动力强，易于调节，并采用防锈处理
• 特殊制动设计以减少磨损
• 链条定位销保护机头
• 经特殊表面处理的防锈链条，适合重型起吊
• 防止起吊过程中链条缠绕的稳定装置

操作与标准
手扳葫芦通过连接在手柄上的棘轮和齿轮机构工作。通过上下摇动手柄驱动内部棘轮，使载荷升降；切换内部齿轮可改变升降方向。手柄末端的钩用于稳固连接载荷。HSH-VA 系列可根据客户要求定制，并可满足相关工业安全标准。

技术参数
Model: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Capacity (t): 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | 6
Standard lift (m): 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5
Running test load (t): 0.75 | 1.125 | 1.5 | 2.25 | 3 | 4.5 | 9
No. of falls of load chain: 1 | 1 | 1 | 1 | 1 | 1 | 2
Load chain diameter (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Dimension (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Dimension (mm) B: 80 | 87.5 | 87.5 | 102 | 102 | 109 | 109
Dimension (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Net weight (kg): 3.5 | 7 | 7.5 | 11 | 12 | 19 | 32
Packing (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

规格

• 产品名称：HSH-VA Lever Block Chain Hoist
• 品牌：TOPONE CHAIN
• 型号系列：HSH-VA
• 可选型号：VA-0.5T、VA-0.75T、VA-1T、VA-1.5T、VA-2T、VA-3T、VA-6T
• 载重范围：0.5 t 至 6 t
• 标准起升高度：1.5 m（所有型号）
• 运行试验载荷（按型号）：0.75 t、1.125 t、1.5 t、2.25 t、3 t、4.5 t、9 t
• 链条挂数：大多数型号为1挂，VA-6T 为2挂
• 链条直径：根据型号为 5 mm、6 mm、8 mm、10 mm
• 各型号尺寸（A x B x C，mm）及净重如上所示
• 各型号包装尺寸（cm）如上所示
