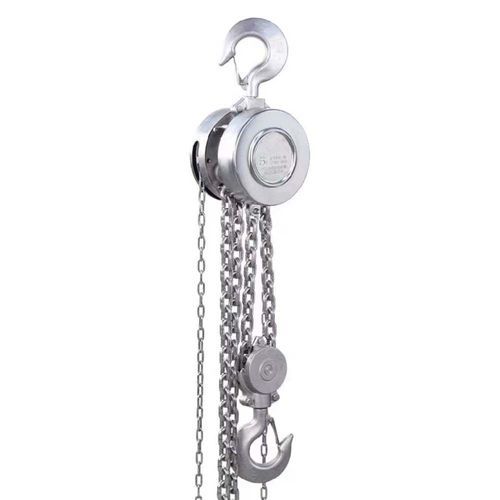

手动环链葫芦 TOP series

耐腐蚀不锈钢食品应用

产品说明
此不锈钢链葫芦专为在需注重卫生且存在腐蚀性介质的清洁环境中进行起重作业而设计。采用304或316不锈钢制造，适用于食品加工、海事、化工及制药行业。葫芦手动操作平稳，载荷控制精确，即使在恶劣条件下也能保持可靠运行。

应用

• 食品加工 – 适合在无污染风险的情况下处理原料和设备。
• 海洋与造船 – 在含盐、潮湿及近海环境中运行可靠。
• 制药生产 – 符合洁净室起重作业的卫生要求。
• 化工厂 – 抵抗化学品暴露，确保安全的载荷搬运。
• 户外与恶劣环境 – 适合在潮湿或极端气候条件下长期使用。

参数
Model
TOP-0.5M | TOP-1M | TOP-1.5M | TOP-2M | TOP-3M | TOP-5M
Capacity (t)
0.5 | 1 | 1.5 | 2 | 3 | 5
Standard lift height (m)
3 | 3 | 3 | 3 | 3 | 3
Test load (kN)
6.25 | 12.5 | 18.8 | 25 | 37.5 | 62.5
Load chain size (mm)
6x18 | 7x21 | 9x27 | 7x21 | 9x27 | 10x30
Hand chain size (mm)
5x23.3 (all models)
Net weight (kg)
11 | 13 | 16.5 | 19.5 | 31.5 | 60
Dimensions (mm) - A | B | C | D | H min
TOP-0.5M: 142 | 131.5 | 26 | 40 | 360
TOP-1M: 172 | 151 | 26 | 40 | 376
TOP-1.5M: 196 | 173 | 29.5 | 45 | 442
TOP-2M: 192 | 151 | 34 | 50 | 425
TOP-3M: 230 | 173 | 39 | 55 | 565
TOP-5M: 365 | 189 | 41 | 65 | 710

标准
按照适用于不锈钢起重设备和耐腐蚀部件的行业标准进行规范和指定。

技术规格

• 型号：TOP-0.5M、TOP-1M、TOP-1.5M、TOP-2M、TOP-3M、TOP-5M。
• 材料：304或316不锈钢，具有耐腐蚀性和卫生性。
• 额定载荷：0.5 t、1 t、1.5 t、2 t、3 t、5 t。
• 标准提升高度：3 m（所有列出型号统一为标准值）。
• 试验载荷 (kN)：6.25（0.5 t）、12.5（1 t）、18.8（1.5 t）、25（2 t）、37.5（3 t）、62.5（5 t）。
• 载荷链尺寸 (mm)：6x18（0.5 t）、7x21（1 t & 2 t）、9x27（1.5 t & 3 t）、10x30（5 t）。
• 手链尺寸 (mm)：5x23.3（所有型号）。
• 净重 (kg)：11（0.5 t）、13（1 t）、16.5（1.5 t）、19.5（2 t）、31.5（3 t）、60（5 t）。
• 尺寸 (mm) - A/B/C/D/H min：TOP-0.5M 142/131.5/26/40/360；TOP-1M 172/151/26/40/376；TOP-1.5M 196/173/29.5/45/442；TOP-2M 192/151/34/50/425；TOP-3M 230/173/39/55/565；TOP-5M 365/189/41/65/710。
• 推荐应用：食品加工、海事、制药、化工、户外/恶劣环境。
