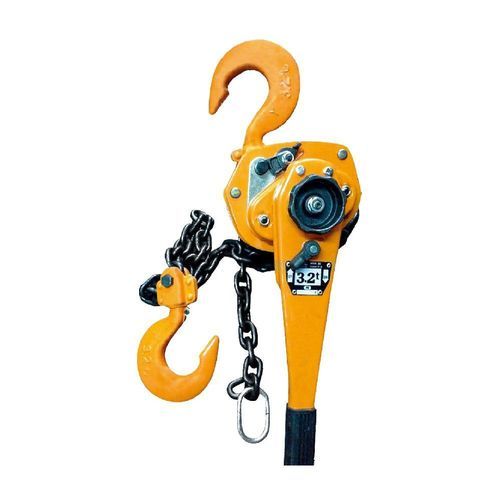

手动环链葫芦 HSH-VL

杠杆杠杆操纵式手动操控

产品概述
HSH-VL 手扳葫芦是一款为工业环境设计的手动杠杆式提升设备，适用于受控的垂直提升和精确的负载定位。产品配备高强度合金链条与钩子、适用于狭小空间操作的360°旋转手柄、用于可靠制动的Weston双卡自动制动器以及耐磨的粉末涂层表面。提供多种起重量以满足不同作业需求。

主要特性

• 紧凑低头结构，适用于空间受限场合
• 高强度合金链条与钩子
• 360° 旋转手柄，便于狭小空间操作
• Weston 双卡自动制动，确保荷载保持
• 粉末涂层机身，耐磨损
• 橡胶防滑手柄
• 可选载荷：0.5 t、0.75 t、1.5 t、3 t、6 t、9 t

规格

• 型号 VL-0.5T — 额定载荷：0.5 t；标准起升：1.5 m；试验载荷：0.75 t；链条落数：1；链条直径：5 mm；尺寸（A×B×C）：102 × 80 × 95 mm；净重：3.5 kg；包装：37×14×17 cm
• 型号 VL-0.75T — 额定载荷：0.75 t；标准起升：1.5 m；试验载荷：1.125 t；落数：1；链条直径：6.3 mm；尺寸（A×B×C）：155 × 88 × 135 mm；净重：6.6 kg；包装：37×14×17 cm
• 型号 VL-1.5T — 额定载荷：1.5 t；标准起升：1.5 m；试验载荷：2.25 t；落数：1；链条直径：7.1 mm；尺寸（A×B×C）：170 × 110 × 162 mm；净重：11 kg；包装：52×14×18 cm
• 型号 VL-3T — 额定载荷：3 t；标准起升：1.5 m；试验载荷：4.5 t；落数：1；链条直径：9 mm；尺寸（A×B×C）：198 × 120 × 211 mm；净重：17 kg；包装：55×16×21 cm
• 型号 VL-6T — 额定载荷：6 t；标准起升：1.5 m；试验载荷：9 t；落数：2；链条直径：9 mm；尺寸（A×B×C）：198 × 120 × 254 mm；净重：27.5 kg；包装：55×16×21 cm
• 型号 VL-9T — 额定载荷：9 t；标准起升：1.5 m；试验载荷：13.5 t；落数：3；链条直径：9 mm；尺寸（A×B×C）：198 × 120 × 319 mm；净重：47 kg；包装：55×16×21 cm

操作说明
该手扳葫芦通过手柄上下摇动驱动内部棘轮和齿轮机构工作，通过切换齿轮方向实现升降。末端钩用于固定负载以保证支撑稳定。可根据应用需求提供定制选项。

技术参数

• 系列 / 型号：HSH-VL
• 机身表面：粉末涂层，增强耐磨性
• 链条与钩子：高强度合金
• 制动器：Weston 双卡自动制动器
• 手柄：带橡胶防滑的360° 旋转手柄
• 标准起升：1.5 m（所列所有型号）
• 链条直径范围：5 mm 至 9 mm，视型号而定
• 净重范围：3.5 kg 至 47 kg，视型号而定
