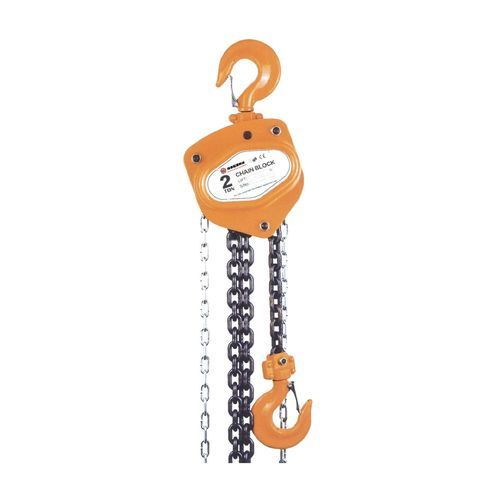

手动环链葫芦 HSZ-A series

手动重型应用紧凑型

产品描述
HSZ-A 手拉葫芦是紧凑型的手动起升设备，额定载荷范围为 0.5 至 20 吨，另外提供 30 t 和 50 t 的重载型号。产品按国际标准设计，配备制动盘、高级合金钢载重链和镀锌手链。钩件经落锻和热处理，具有较高的承载强度和较长的使用寿命。

简介

• 载荷范围：0.5 t 至 20 t；重载选项：30 t、50 t。
• 紧凑且耐用的结构，符合国际标准。
• 可靠的制动盘，提供可控的负载保持。
• 标准高级合金钢载重链和镀锌手链，提高耐久性。
• 钩件经过落锻和专业热处理，强度高、寿命长。

参数
MODEL: HSZ-A1/2 | HSZ-A1 | HSZ-A1 1/2 | HSZ-A2 | HSZ-A3 | HSZ-A5 | HSZ-A10
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15
Min. distance between hooks (mm): 285 | 315 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load (n): 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines: 1 | 1 | 1 | 1 | 2 | 2 | 4
Diameter of load chain (mm): 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
Net weight (kg): 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight (kg): 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing (L*W*H) (cm): 30*17*32 | 30*17*32 | 30*17*32 | 28*19*23 | 30*17*32 | 40*20*34 | 62*50*26

技术参数

• 系列：HSZ-A 手拉葫芦（型号 HSZ-A1/2 至 HSZ-A10）。
• 载荷范围及重载型号如上所示。
• 结构：紧凑耐用，符合国际标准。
• 制动：可靠的制动盘，便于负载控制。
• 链条：标准高级合金钢载重链。
• 手链：镀锌手链，提高抗腐蚀性。
• 钩件：落锻并经过专业热处理，强度高且寿命长。
• 示例 HSZ-A1/2：载荷 0.5 t；净重 8.4 kg；标准起升高度 2.5 m；链径 6.3 mm。
