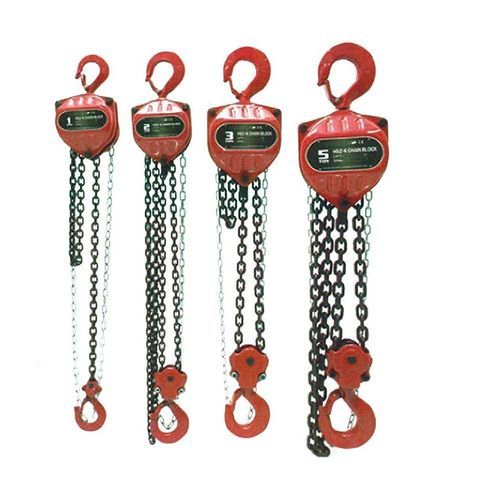

手动环链葫芦 HSZ-K

手动紧凑型1

概述 HSZ-K手拉葫芦根据型号提供0.5 t至20 t的额定载荷。结构紧凑，符合国际相关标准。配备制动盘、合金钢载荷链和镀锌手拉链。吊钩经落锻和热处理，具有较高的承载强度和较长的使用寿命。

简介

• 载荷范围：0.5 t至20 t
• 紧凑设计，符合相关国际标准
• 配备制动盘、合金钢载荷链和镀锌手拉链
• 吊钩经落锻和热处理，具备高承载强度和长使用寿命

参数 MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Chainpull to lift full load(n) | 221 | 304 | 343 | 314 | 343 | 383 | 392
No. of load chain fall lines | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

技术规格

• 系列 / 型号：HSZ-K（示例：HSZ-K1/2、HSZ-K1、HSZ-K1 1/2、HSZ-K2、HSZ-K3、HSZ-K5、HSZ-K10）
• 载荷范围：0.5 t至20 t
• 标准提升高度：根据型号为2.5 m至3.5 m
• 试验载荷：根据型号为0.75 t至12.5 t
• 吊钩间最小距离：根据型号为225 mm至700 mm
• 满载提升所需链拉力：根据型号为221 N至392 N
• 载荷链股数：根据型号为1、2或4
• 载荷链直径：6 mm、8 mm或10 mm（视型号而定）
• 标准组件：制动盘、合金钢载荷链、镀锌手拉链、落锻并热处理的吊钩
• 各型号净重：8.4 kg至77 kg
• 各型号毛重：9.4 kg至85 kg
• 包装尺寸：随型号不同（参见上表数值）
