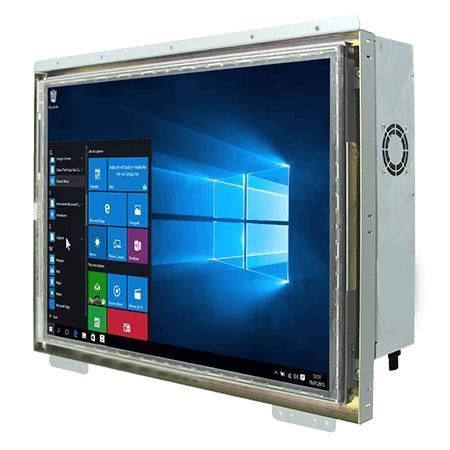

电阻式触摸屏工业平板电脑 R15IAD7T-OFC3

液晶15"Intel® Core i3

概述
Winmate R15IAD7T-OFC3 是一款 15" 开放式框架（open frame）工业面板电脑，面向机器控制、工厂自动化和操作员 HMI 集成。採用第12代/第14代 Intel® Core™ T‑series 处理器，支援 DDR5、双 2.5GbE 及多种安装方式，适用于工业现场部署。

主要特点

• 15" 1024 x 768 开放式显示面板
• Intel® Core™ i3/i5/i7/i9（T‑series）处理器选项
• 2 x SO‑DIMM DDR5 4800MHz，最高支援 64GB
• 双 2.5 Gigabit 以太网（Intel® 控制器）
• 多显示输出：默认 DP1.4a；可选 HDMI 2.0b
• 丰富 I/O：4 x USB 3.2 Gen2x1、序列埠、音频等
• 12V DC 电源输入（Din4 接头）

产品亮点

• 多样化 T‑series CPU 可根据性能/功耗需求配置
• M.2 NVMe 存储搭配可选 2.5" SATA 位（支援 RAID）以扩展容量
• 安装灵活：开放式架构、面板安装或 VESA 安装
• 金属机壳与风扇散热，适合长时间工业运行

显示

• 尺寸：15.0"
• 分辨率：1024 x 768
• 触控 / 玻璃：可选电阻式触控；可选保护玻璃（无触控）
• 亮度：300 nits；对比度：2000:1；可视角度：88/88/88/88
• 有效显示面积：304.1 x 228.1 mm

系统规格

• 默认处理器：Intel® Core™ i3-12100TE；可选 i5-12500TE、i7-12700TE、i9-12900TE 及更新 T 系列
• 芯片组：Intel® R680E；安全：TPM 2.0
• 内存：2 x non‑ECC SO‑DIMM DDR5 4800MHz，最高 64GB
• 存储：预设 128GB SSD；可选 256GB/512GB/1TB/2TB/4TB；M.2 2280 NVMe；可选 2 x SATA III 2.5"（RAID）
• 网络：双 Intel® 2.5GbE
• 操作系统：可选 Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（Linux 不支援 Wake on Touch）

机械

• 尺寸：358 x 292 x 72 mm
• 重量：約 4.1 kg
• 安装方式：Open frame（默认）、面板安装（选购）、VESA（选购）
• 外壳：金属；散热：风扇式

环境

• 工作湿度：10%–90% RH，非凝结
• 工作温度：0°C–50°C
• 存储温度：-10°C–60°C

I/O 端口

• USB：4 x USB 3.2 Gen2x1（Type A）
• 序列埠：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• LAN：2 x 2.5 Giga LAN（RJ45）
• 视频输出：1 x DP1.4a（DP++），可选 1 x HDMI 2.0b（均可达 4096x2160@60Hz）
• 音频：Mic-in、Line-out
• 扩展：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi 模组）
• 电源输入：1 x 12V DC，Din4 pin 连接器

认证

• CE
• FCC

随附 / 可选配件

• 100~240V AC 转 DC 适配器、电源线、VESA 螺丝（配件）

技术规格

• 型号：R15IAD7T-OFC3
• 品牌：Winmate
• 面板尺寸：15.0" — 分辨率：1024 x 768
• 处理器：Intel® Core™ i3/i5/i7/i9 T-series
• 内存：2 x SO‑DIMM DDR5 4800MHz，最高 64GB
• 存储：NVMe M.2 + 可选 SATA III
• 尺寸：358 x 292 x 72 mm — 重量：約 4.1 kg
