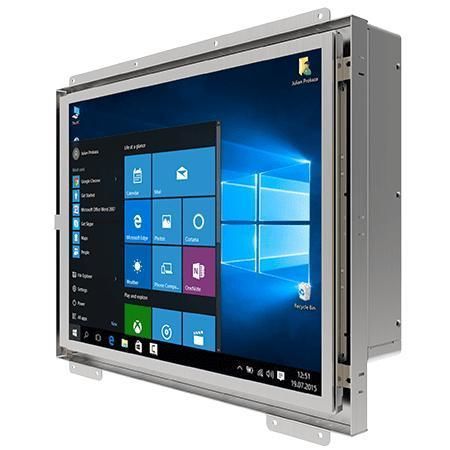

电阻式触摸屏工业平板电脑 R15IT3S-OFC3

TFT LCD15"Intel® Core™ i5-1135G7

概述
Winmate R15IT3S-OFC3 是一款 15 英寸开放式框架面板电脑，面向机械控制、工厂自动化与操作员 HMI。它搭载 Intel® Core™ i5-1135G7 处理器，采用无风扇冷却并提供灵活的存储与内存配置，便于 OEM 与系统集成部署。

主要特性

• 15" TFT XGA（1024 x 768），面板亮度 300 nits
• Intel® Core™ i5-1135G7 2.4 GHz（Turbo 可达 4.2 GHz）
• 无风扇设计，降低能耗与维护
• 1 x SO-DIMM DDR4 3200 MHz（最高 32 GB）
• 集成双 Intel® 以太网（2 x 2.5 Giga LAN）
• M.2 Key M 插槽支持 M.2 2242 SATA III，另可选 M.2 2280 NVMe

显示与表面选项
可选电阻式触控屏或无触控功能的保护玻璃，以满足不同的操作需求和工业环境。

低功耗与散热
为低功耗和高效散热而设计，适合生产现场的长期连续运行。

安装方式
支持开放式集成（默认）、面板安装（可选）和 VESA 安装（可选），方便在机器、终端或控制面板中灵活部署。

认证

• CE
• FCC

规格

• 型号：R15IT3S-OFC3
• 显示尺寸：15.0 inches
• 触控 / 玻璃：Resistive Touch Screen（可选）；Protection Glass（无触控功能，可选）
• 分辨率：1024 x 768（XGA）
• 面板亮度：300 nits
• 对比度：2000:1
• 有效显示区域：304.1 x 228.1 mm
• 处理器：Intel® Core™ i5-1135G7 2.4 GHz（up to 4.2 GHz）
• 内存：4 GB（默认）；可选 8/16/32 GB；1 x SO-DIMM DDR4 3200 MHz（最大 32 GB）
• 存储：128 GB SSD（默认）；可选 256/512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III 支持 2.5" SSD/HDD，最高 2 TB（可选）
• 以太网控制器：2 x Intel® Ethernet Controller（2.5 Giga LAN）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise（64-bit）；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（不支持 Wake on Touch）
• WLAN / 蓝牙：支持（可选，通过 M.2 2230 E-Key）
• 尺寸：357.6 x 292 x 62 mm
• 重量：4.1 kg
• 外壳：金属机壳（Metal housing）
• 散热方式：无风扇设计（Fanless design）
• 工作湿度：10% 至 90% RH，非凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• USB：2 x USB3.2 Gen2x1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网口：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 音频：2 x Speaker
• 扩展：1 x M.2 2280 M-Key（用于 NVMe SSD）；1 x M.2 2230 E-Key（用于 Wi‑Fi 模块）
• 指示灯：1 x LED 指示电源；1 x LED 指示存储
• 亮度调节：1 x Brightness Adjustment Knob
• 电源输入：1 x 12 V DC，2.5φ DC jack
• 电源规格 / 适配器：12 V DC；适配器 12 V 120 W（100~240 V AC to DC）
• 按键：1 x Power Button；1 x Reset Button
• 附件：100~240 V AC to DC Adapter；电源线；VESA 螺丝
