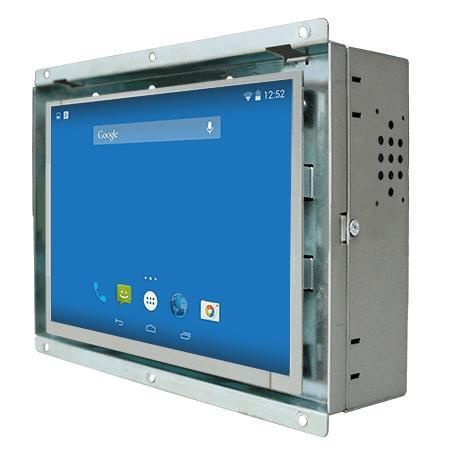

电阻式触摸屏工业平板电脑 R05FA3S-OFD1

TFT LCD5.7"i.MX6 Cortex A9

概述
Winmate R05FA3S-OFD1 是一款基于 NXP i.MX6（双核 1.0 GHz，四核可选）的 5.7 英寸开放式架构面板电脑。用于机器控制、工业自动化与操作员 HMI，具备无风扇设计、板载 eMMC 存储以及适用于 OEM 集成的多种安装方式。

主要特性

• 5.7 英寸 TFT LCD，640 x 480，900 nits
• 可选电阻式触控或保护玻璃方案
• NXP i.MX6 A9 双核 1.0 GHz（可选四核）
• 板载 LPDDR3 1 GB（可选 2 GB），eMMC 16 GB（可选 32 GB）
• 可选 PoE PD（IEEE 802.3at）
• 无风扇、低功耗，适合连续运行的工业环境

产品亮点

• 表面选项：电阻式触控或保护玻璃，可按现场需求选择。
• 易于集成：开放式结构支持背部安装、面板安装和 VESA 安装，便于 OEM 嵌入。
• 扩展性：mPCIe 插槽支持无线模块，I/O 可配置以满足工业接口需求。

认证

• CE
• FCC

I/O 与扩展

• USB：Mini USB 控制台、USB OTG、1 x USB 2.0 Type-A
• 串口：1 x RS-232/422/485（默认 RS-232）
• 网络：1 x RJ45（可选 PoE，PD，IEEE 802.3at）
• 视频：1 x Micro HDMI（可选，仅 Android 支持）
• 存储：1 x Micro SD 卡槽；板载 eMMC
• 音频：2 x 喇叭
• 扩展：1 x mPCIe 插槽（half-size 用于 Wi‑Fi 模块）
• CANBUS：1 x CANBUS（D-sub9）
• 电源输入：12V DC，2 针端子

机械与环境

• 尺寸：160 x 129.6 x 54 mm
• 重量：约 0.7 kg
• 外壳：金属机壳，开放式结构
• 工作温度：0°C 到 50°C
• 存储温度：-10°C 到 60°C
• 工作湿度：10% 到 90% RH，非冷凝

配件

• AC 100–240V 转 12V DC 适配器（典型）
• 电源线
• VESA 安装螺丝

技术规格

• 型号：R05FA3S-OFD1
• 制造商：Winmate
• 处理器：NXP i.MX6 Dual Core 1.0 GHz（可选 Quad Core）
• 内存：1 GB LPDDR3（默认），可选 2 GB
• 存储：板载 eMMC 16 GB（默认），可选 32 GB
• 显示：5.7 英寸，640 x 480，900 nits
• 触控：电阻式触控可选；保护玻璃可选
• 安装方式：Open Frame / Panel Mount / VESA Mount
• 电源：12V DC；建议适配器 12V 50W；PoE PD IEEE 802.3at（25 W）可选
• 操作系统（可选）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 + Qt 5.5
• 认证：CE、FCC
