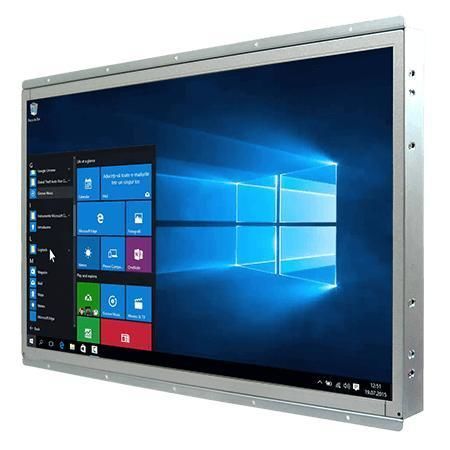

电阻式触摸屏工业平板电脑 W15IP7T-OFA2

15.6"Intel® Pentium® N42001366 x 768

概述
Winmate W15IP7T-OFA2 是一款 15.6 英寸 Intel® Pentium® N4200 开放式框架面板电脑，面向机器控制、工厂自动化与操作员 HMI。适用于需要无风扇运行、金属机箱及灵活安装方案的工业集成商、OEM 与系统集成商。

主要特性

• Intel® Pentium® N4200 (Apollo Lake) 1.10 GHz（最高加速至 2.5 GHz）
• 灵活存储：1 x M.2 2242 SSD，支持可选 2 x SATA III 2.5" 驱动
• 丰富 I/O：4 x USB 3.0 Type-A，2 x 千兆 LAN，串口 RS232/422/485
• 视频输出：DP1.2（4096×2160@60Hz），HDMI 1.4（3840×2160@30Hz）可选
• 12 V DC 电源输入，风扇无声设计，金属外壳

显示与人体工学

• 15.6" 面板，1366×768 分辨率，亮度 400 nits，对比度 500:1
• 触控选项：电阻式触摸（可选）或无触摸保护玻璃
• 可视角度：85/85/80/80；有效区域 344.232 × 195.536 mm

系统与扩展

• 内存：2 x SODIMM DDR3L 1866 MHz（默认 4 GB，最大 8 GB 可选）
• 存储：默认 M.2 2242 SSD（可配置至 512 GB）；可选 2 x SATA III 用于 2.5" 驱动
• 扩展：M.2 2242 B-key（SATA）、M.2 2230 E-key（Wi‑Fi）、PCIe 2.0 x1 插槽（可选）
• 安全与操作系统：TPM 2.0；可选 Windows 10 IoT Enterprise（64-bit）或 Linux Ubuntu

I/O 与连接

• USB：4 x USB3.2 Gen1（Type-A）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；可选串口配置
• LAN：2 x 千兆 RJ45（Intel® 控制器）
• 音频：Mic-in、Line-out、2 只扬声器；指示灯：电源与存储指示

机械与电源

• 尺寸：366.3 × 248 × 68.5 mm；重量：约 3.9 kg
• 安装：Open Frame、面板安装、VESA 安装
• 电源：1 x 12 V DC Din4 引脚连接器；电源适配器 12 V 50 W（配件）

环境与认证

• 工作温度：0 °C 至 50 °C；存储温度：-10 °C 至 60 °C
• 工作湿度：10%–90% RH，非凝结
• 认证：CE、FCC

典型应用

• 机器控制与工厂自动化
• 操作员 HMI 面板与控制站
• OEM 嵌入式系统与工业集成
