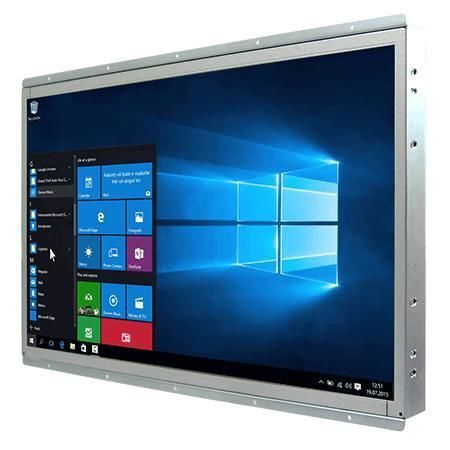

电阻式触摸屏工业平板电脑 W22IAD7T-OFA3液晶21.5"Intel® Core™ i9
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- 液晶, 电阻式触摸屏
- 显示器尺寸
- 21.5"
- 处理器
- Intel® Core™ i7-14700T, Intel® Core™ i5-12500TE, Intel® Core™ i7-12700TE, Intel® Core™ i9-12900TE, 13th Generation Intel® Core™, Intel® Core™ i3-12100TE, 第14代Intel® Core™, Intel® Core™ i9-14900T, Intel® Core™ i9, Intel® Core™ i5-14500T, Intel® Core™ i3-14100T
- 分辨率
- 1920 x 1080
- 操作系统
- Linux® Ubuntu™, Windows 11 IoT企业版, Windows 11专业版
- 构造
- 开放式框架
- 安装类型
- VESA安装
- 应用
- 工业, 物联网应用
- 技术参数
- HMI终端, 高性能, 以太网, RJ45, WiFi, 蓝牙
- 内存容量
最少: 0 GB
最多: 64 GB
产品介绍
概述
Winmate W22IAD7T-OFA3 是一款 21.5 英寸 Open Frame 工业面板电脑，面向机器控制、工厂自动化与操作员 HMI。支持第12/14代 Intel® Core™ 处理器，提供灵活的 I/O、双 2.5GbE 网络和多种安装方式，适用于长期工业部署。
主要特点
产品亮点 / 功能描述
高性能面板电脑，适用于工业 HMI 与机器控制。可选电阻式触控或无触控保护玻璃，具备高效散热与低功耗设计，支持多种扩展（M.2 NVMe、Wi‑Fi 模块、SATA）。默认 Open Frame，可选面板安装或 VESA 安装。
显示
尺寸：21.5 英寸
触控 / 玻璃：电阻式触控（可选）；无触控保护玻璃（可选）
分辨率：1920 x 1080
亮度：250 nits
对比度：3000:1
可视角度：89/89/89/89
有效区域：476.64 x 268.11 mm
系统规格
处理器选项：Intel® Core™ i3-12100TE（默认）；可选 i5-12500TE、i7-12700TE、i9-12900TE；另有 T 系列可选：i3-14100T、i5-14500T、i7-14700T、i9-14900T。
芯片组：Intel® R680E
内存：2 x non-ECC SO-DIMM DDR5 4800MHz，最高 64GB
存储：默认 128GB SSD；可选 256/512GB/1TB/2TB/4TB；可选 2 x SATA III 支持 2.5" 硬盘/固态（支持 RAID）
以太网：双 Intel® 2.5GbE 控制器
安全：TPM 2.0
操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（可选；Ubuntu 不支持 Wake on Touch）
无线：通过 M.2 2230 E-Key 支持 WLAN/BT 模块（可选）
机械
尺寸：504 x 318 x 83 mm
重量：5.5 kg
安装：Open Frame（默认）；面板安装（可选）；VESA（可选）
外壳：金属机箱
散热：风扇设计
环境
工作湿度：10%–90% RH，无冷凝
工作温度：0°C 至 50°C
存储温度：-10°C 至 60°C
认证
CE、FCC
I/O 端口
USB：4 x USB 3.2 Gen2x1（Type-A，10 Gbps）
串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
网口：2 x 2.5 Giga LAN RJ45
视频：1 x DP1.4a DP++（默认，最高 4096x2160@60Hz）；1 x HDMI 2.0b（可选，最高 4096x2160@60Hz）
音频：Mic in、Line out
扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
电源输入：1 x 12V DC，Din4 引脚连接器
控制与配件
按键：电源键、复位键
配件：100~240V AC to DC 适配器；电源线；VESA 螺丝
适配器规格：12V DC，220W（示例）
推荐应用
技术规格
Winmate W22IAD7T-OFA3 是一款 21.5 英寸 Open Frame 工业面板电脑，面向机器控制、工厂自动化与操作员 HMI。支持第12/14代 Intel® Core™ 处理器，提供灵活的 I/O、双 2.5GbE 网络和多种安装方式，适用于长期工业部署。
主要特点
- 21.5" FHD（1920 x 1080）Open Frame 面板
- Intel® Core™ 处理器（i3 / i5 / i7 / i9，Alder Lake / Raptor Lake 可选）
- 2 x SO-DIMM DDR5 4800MHz，最高支持 64GB
- 双 2.5 Gigabit 以太网
- 多显示输出：DP 1.4a（默认），HDMI 2.0b（可选）
- 丰富的 I/O：4 x USB 3.2 Gen2、串口、音频、扩展插槽
- 12V DC 电源输入
产品亮点 / 功能描述
高性能面板电脑，适用于工业 HMI 与机器控制。可选电阻式触控或无触控保护玻璃，具备高效散热与低功耗设计，支持多种扩展（M.2 NVMe、Wi‑Fi 模块、SATA）。默认 Open Frame，可选面板安装或 VESA 安装。
显示
尺寸：21.5 英寸
触控 / 玻璃：电阻式触控（可选）；无触控保护玻璃（可选）
分辨率：1920 x 1080
亮度：250 nits
对比度：3000:1
可视角度：89/89/89/89
有效区域：476.64 x 268.11 mm
系统规格
处理器选项：Intel® Core™ i3-12100TE（默认）；可选 i5-12500TE、i7-12700TE、i9-12900TE；另有 T 系列可选：i3-14100T、i5-14500T、i7-14700T、i9-14900T。
芯片组：Intel® R680E
内存：2 x non-ECC SO-DIMM DDR5 4800MHz，最高 64GB
存储：默认 128GB SSD；可选 256/512GB/1TB/2TB/4TB；可选 2 x SATA III 支持 2.5" 硬盘/固态（支持 RAID）
以太网：双 Intel® 2.5GbE 控制器
安全：TPM 2.0
操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（可选；Ubuntu 不支持 Wake on Touch）
无线：通过 M.2 2230 E-Key 支持 WLAN/BT 模块（可选）
机械
尺寸：504 x 318 x 83 mm
重量：5.5 kg
安装：Open Frame（默认）；面板安装（可选）；VESA（可选）
外壳：金属机箱
散热：风扇设计
环境
工作湿度：10%–90% RH，无冷凝
工作温度：0°C 至 50°C
存储温度：-10°C 至 60°C
认证
CE、FCC
I/O 端口
USB：4 x USB 3.2 Gen2x1（Type-A，10 Gbps）
串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
网口：2 x 2.5 Giga LAN RJ45
视频：1 x DP1.4a DP++（默认，最高 4096x2160@60Hz）；1 x HDMI 2.0b（可选，最高 4096x2160@60Hz）
音频：Mic in、Line out
扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
电源输入：1 x 12V DC，Din4 引脚连接器
控制与配件
按键：电源键、复位键
配件：100~240V AC to DC 适配器；电源线；VESA 螺丝
适配器规格：12V DC，220W（示例）
推荐应用
- 机器控制与工厂自动化
- 生产线操作员 HMI 面板
- 需要长期供应与可靠性的 OEM 集成与嵌入式工业解决方案
技术规格
- 型号：W22IAD7T-OFA3
- 显示：21.5" FHD（1920x1080），250 nits，电阻式触控可选
- CPU：Intel® Core™ i3/i5/i7/i9（Alder Lake / Raptor Lake 可选）
- 芯片组：Intel® R680E
- 内存：2 x SO-DIMM DDR5，最高 64GB
- 存储：128GB SSD 默认；可选 NVMe / SATA
- 以太网：双 2.5GbE
- I/O：4 x USB 3.2 Gen2、串口、DP1.4a（HDMI 2.0b 可选）、音频
- 电源：12V DC 输入（Din4）；适配器 12V 220W
- 安装：Open Frame / Panel mount / VESA
- 尺寸 / 重量：504 x 318 x 83 mm / 5.5 kg
- 工作范围：0°C 至 50°C；10%–90% RH 无冷凝
- 安全：TPM 2.0
- 认证：CE、FCC
