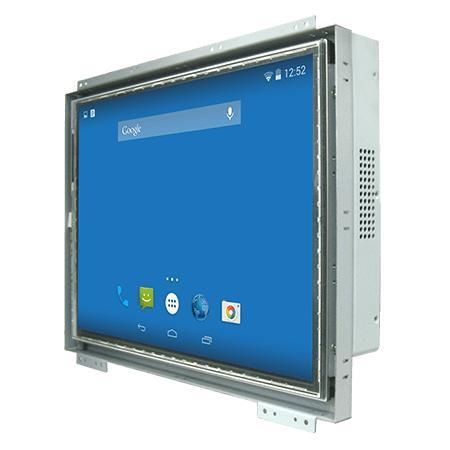

电阻式触摸屏工业平板电脑 R15FA3S-OFC3

TFT LCD15"NXP i.MX6

概述
Winmate R15FA3S-OFC3 是一款 15.0 英寸开框式面板电脑，采用 NXP i.MX6（双核 1.0 GHz，支持可选四核）。为机器控制、工厂自动化及操作员 HMI 设计，具备无风扇、超低功耗与多种安装选项，便于工业与 OEM 集成部署。

主要特点

• 15.0 英寸 1024 x 768 TFT，电阻式触摸（可选保护玻璃）
• NXP i.MX6 双核 1.0 GHz（可选四核）
• 板载 LPDDR3 1 GB（可选 2 GB）
• 板载 eMMC 16 GB（可选 32 GB）
• USB：1 x USB 2.0 Type-A，1 x USB OTG，1 x Mini USB 控制台
• 串口：1 x RS-232/422/485（默认 RS-232）
• 1 x Micro SD 插槽；1 x Micro HDMI（可选）
• 1 x LAN RJ45 可选 PoE PD（IEEE 802.3at，25 W）
• 无风扇设计、金属外壳、多安装方式

产品亮点 / 设计

• 支持电阻式触摸或非触摸保护玻璃选项
• 低功耗与被动散热，适合持续工业运行
• 多种安装方式：开框、面板安装与 VESA 安装，便于不同集成需求
• 金属机壳满足工业环境使用

认证

• CE
• FCC

技术规格

• 型号：R15FA3S-OFC3
• 处理器：NXP i.MX6 双核 1.0 GHz（可选四核）
• 内存：1 GB LPDDR3（默认），可选 2 GB
• 存储：板载 eMMC 16 GB（默认），可选 32 GB
• 操作系统（可选）：Linux Ubuntu 18.04；Android 6.0；Debian 7.0；Linux 4.1.15 QT 5.5
• WLAN/蓝牙：通过 mPCIe 模块可选
• 显示：15.0 英寸，1024 x 768，300 nits，对比度 2000:1，视角 88/88/88/88
• 触控/玻璃：电阻式触摸（可选）或保护玻璃（可选）
• 有效显示区：304.1 x 228.1 mm
• 尺寸：357.6 x 292 x 52 mm；重量：4.1 kg
• 安装：开框、面板安装、VESA 安装
• 外壳：金属；散热：无风扇设计
• 工作湿度：10% 至 90% RH，无冷凝
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• I/O 端口：USB（Mini USB 控制台、USB OTG、USB2.0 Type-A）；串口 RS232/422/485；LAN RJ45（带 PoE PD）；Micro HDMI（可选）；音频：2 x 扬声器；Micro SD 插槽
• 扩展：1 x mPCIe 插槽（half-size 用于 Wi‑Fi）
• CANBUS：1 x CANBUS D-sub9
• 电源输入：1 x 12V DC，2 针接线端子；适配器：12V 50W（100~240V AC 转 DC）
• PoE：PD 符合 IEEE 802.3at（25 W）
• 配件：AC 适配器、电源线、VESA 螺丝、驱动光盘与手册
• 认证：CE、FCC
