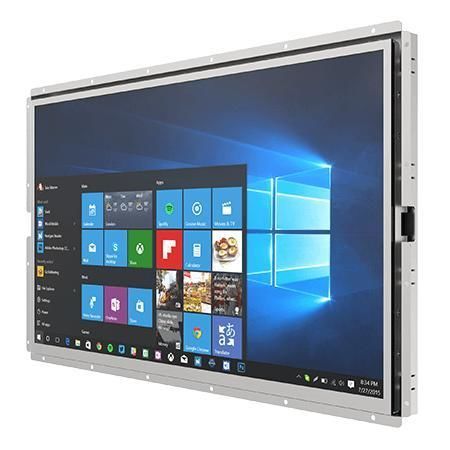

电阻式触摸屏工业平板电脑 W24IF7T-OFA2

24"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

概述
Winmate W24IF7T-OFA2 是一款 24 英寸 Open Frame 工业面板电脑，采用 Intel® 第九代 Core™ 处理器（i3/i5/i7，Coffee Lake Refresh）。适用于机器控制、工厂自动化和操作员 HMI 等需要工业级可靠性、灵活安装与长期供货的场景。

主要特性

• 24" 1920 x 1080 电阻式触控（可选无触控保护玻璃）
• Intel® Core™ i3/i5/i7（Coffee Lake Refresh）
• 灵活存储：2.5" HDD 插槽、M.2 NVMe/SATA、SATA III（可选 RAID 0/1）
• 丰富 I/O：2 路串口，4 x USB 3.2 Gen1 Type-A，2 x 千兆以太网
• 12V DC Din4 锁定式电源输入；TPM 2.0；可选 WLAN/蓝牙

产品详情
显示

• 尺寸：24.0 英寸
• 触控/玻璃：电阻式触控（可选）；保护玻璃无触控（可选）
• 分辨率：1920 x 1080
• 面板亮度：250 nits
• 对比度：3000:1
• 可视角度：89/89/89/89
• 有效显示区域：527.04 x 296.46 mm

系统规格

• 处理器选项：Intel Core i7-9700TE（1.8 GHz，最高 3.8 GHz，默认）；i5-9500TE 和 i3-9100TE 可选
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最大 64GB（每槽 32GB）
• 存储：默认 128GB SSD；可选 256/512/1TB/2TB；M.2 2280/2242 M-Key（NVMe 或 SATA）；2 x SATA III（2.5"）
• 以太网：双 Intel® 千兆以太网控制器
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise（64-bit）/ Linux Ubuntu

机械

• 尺寸：576 x 344 x 69 mm（根据配置亦有 615.4 x 392 x 81 mm 等变体）
• 重量：约 6.3 kg
• 安装：Open frame（默认）；可选面板安装及 VESA 安装
• 外壳：金属机箱；散热：风扇设计

工作环境

• 工作湿度：10%–90% RH 非凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口

• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• 网口：2 x RJ45 千兆
• 视频：1 x DP 1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：M.2 2280/2242 M-Key（NVMe/SATA），M.2 2230 E-Key（Wi‑Fi），PCIe 3.0 x16（可选）
• 指示与控制：电源/存储 LED，亮度调节旋钮，电源/复位按键
• 电源输入：1 x 12V DC 锁定式 Din4 接口；配件适配器 12V 120W

配件

• 100~240V AC 转 DC 适配器（12V 120W）
• 电源线、VESA 螺丝、驱动 CD 与手册

技术规格

• 型号：W24IF7T-OFA2
• 品牌：Winmate
• 显示：24" FHD（1920x1080），电阻触控或保护玻璃
• CPU：Intel® Core™ i7/i5/i3（Coffee Lake Refresh），默认 i7-9700TE
• 内存：2 x SO-DIMM 最多 64GB
• 存储选项：M.2 NVMe 支持最高 4TB（可选）；2 x SATA III（2.5"，RAID 0/1 可选）
• 网口：双千兆以太网
• 认证：CE、FCC
