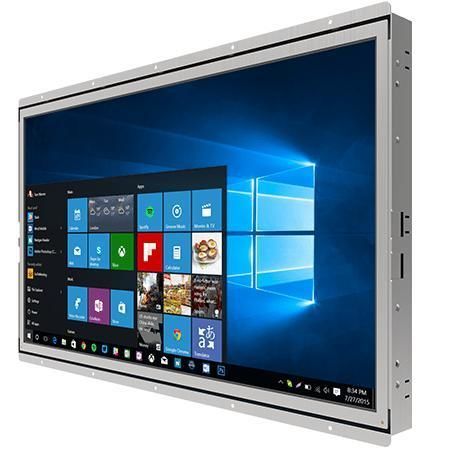

电阻式触摸屏工业平板电脑 W22IT3S-OFA3

TFT LCD21.5"Intel® Core™ i5-1135G7

概述
Winmate W22IT3S-OFA3 是一款 21.5 英寸的工业级开放式架构面板电脑，适用于机器控制、工厂自动化和操作员 HMI。其配备 Intel® Core™ i5-1135G7 处理器、无风扇散热、灵活的安装选项（默认开放式架构，可选面板安装或 VESA）以及面向工业部署的长期供货支持。

重点特色

• 21.5" TFT 全高清显示（1920 x 1080），250 nits，对比度 3000:1
• Intel® Core™ i5-1135G7 2.4 GHz（Turbo 至 4.2 GHz）
• 无风扇设计与超低功耗
• 1 x SO-DIMM DDR4 3200 MHz（最高支持 32GB）
• 双 2.5 Giga LAN（2 x Intel® Ethernet Controller）
• M.2 扩展：M.2 Key M（2242 SATA III）/ 可选 2280 NVMe；M.2 2230 E-Key（Wi‑Fi 模块）

产品亮点

• 触控选项：电阻式触控（可选）或无触控保护玻璃（可选）
• 有效显示区域：476.64 x 268.11 mm；可视角 89/89/89/89
• 存储：默认 128 GB SSD；可选 256 GB–4 TB；1 x SATA III 支持 2.5" SSD/HDD（最高 2 TB，可选）
• 内存：默认 4 GB；可配置为 8/16/32 GB
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04
• 无线：WLAN/蓝牙通过可选模块支持
• 金属外壳，适合工业集成

接口与扩展

• 2 x USB 3.2 Gen2x1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 音频：2 x 扬声器
• 指示灯：电源指示灯、存储指示灯；亮度调节旋钮
• M.2 插槽：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）
• 电源输入：12V DC，2.5φ DC 接口

控制 / 按钮

• 电源按钮
• 复位按钮

机械

• 尺寸：504 x 318 x 75 mm
• 重量：5.5 kg
• 安装方式：开放式架构（默认）、面板安装（可选）、VESA 安装（可选）
• 外壳：金属机箱

环境

• 工作温度：0°C 至 50°C
• 工作湿度：10% 至 90% RH，无冷凝
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

附件

• 100–240V AC 转 DC 适配器
• 电源线
• VESA 固定螺丝

电源

• 额定电源：12V DC；适配器 12V 120W

规格

• 型号：W22IT3S-OFA3
• 显示：21.5 英寸，1920 x 1080，250 nits，3000:1
• 处理器：Intel® Core™ i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存：默认 4 GB，最高 32 GB DDR4 3200 MHz
• 存储：默认 128 GB SSD；支持 M.2 与 SATA 扩展
• 以太网：2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN）
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（可选）
• 接口：USB、串口、HDMI（可选）、扬声器
• 扩展：M.2 2280 M-Key、M.2 2230 E-Key
• 尺寸 / 重量：504 x 318 x 75 mm / 5.5 kg
• 安装：开放式架构、面板安装、VESA
• 工作温度/湿度：0°C 至 50°C，10%–90% RH
• 认证：CE、FCC
