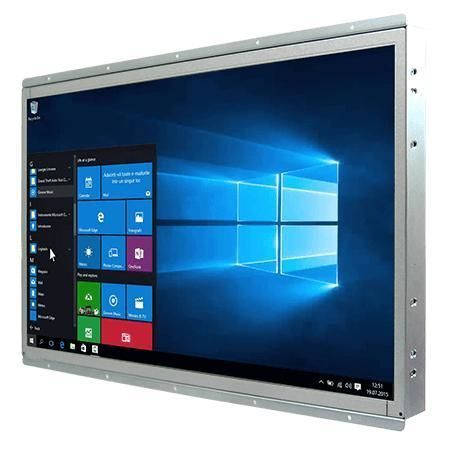

电阻式触摸屏工业平板电脑 W22IF7T-OFA3

21.5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

概述
Winmate W22IF7T-OFA3 是一款 21.5 英寸开框面板电脑，面向工业 HMI、机器控制与工厂自动化。采用 Intel® Core™ i3/i5/i7（Coffee Lake Refresh）平台，提供 1920 x 1080 全高清显示、灵活的存储与扩展、工业级 I/O 以及多种安装选项，便于 OEM 和嵌入式集成。

主要特性

• 21.5" 1920 x 1080 显示；可选电阻式触摸或保护玻璃
• Intel® 第9代 Core™ i3 / i5 / i7（Coffee Lake Refresh）
• 灵活存储：M.2 NVMe/SATA 与 2.5" SATA（支持 RAID 0/1）
• 多种 I/O：4 x USB 3.2 Gen1 (Type-A)、2 x 千兆以太网、2 个串口
• 12 V DC 可锁电源输入；支持 DisplayPort，HDMI 可选

产品细节
设备默认支持开框安装，并可选面板安装与 VESA 安装以满足不同部署需求。支持 TPM 2.0 平台安全；通过 M.2 E-Key 可选无线模块。热设计与低功耗使其适合生产环境下的长时间连续运行。

规格 / 技术参数

• 型号：W22IF7T-OFA3
• 显示 / 分辨率：21.5" / 1920 x 1080
• 触控 / 玻璃：电阻式触控（可选）；无触控保护玻璃（可选）
• 亮度 / 对比度 / 可视角：250 nits / 3000:1 / 89/89/89/89
• 有效显示区：476.64 x 268.11 mm
• 处理器（示例）：Intel® Core™ i7-9700TE（1.8 GHz，最高 3.8 GHz）默认；i5-9500TE；i3-9100TE（可选）
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最大 64 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB / 2 TB；M.2 2280 M-Key（NVMe/SATA）；2 x SATA III（2.5"，支持 RAID 0/1）
• 以太网：2 x Intel® 千兆控制器
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise（64-bit）；Linux Ubuntu（18.04 / 20.04）
• WLAN / 蓝牙：可选（M.2 2230 E-Key）
• 尺寸 / 重量：504 x 318 x 74 mm / 约 5.5 kg
• 安装：Open frame（默认）；Panel mount / VESA mount（可选）
• 外壳 / 冷却：金属外壳；风扇散热
• 工作 / 存储温度：0 °C 至 50 °C / -10 °C 至 60 °C
• 工作湿度：10% 至 90% RH，非冷凝
• 认证：CE、FCC
• I/O：4 x USB 3.2 Gen1 Type-A；1 x RS232/422/485（默认 RS232）+ 1 x RS232；2 x 千兆 RJ45；1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic-in、Line-out、2 x 扬声器
• 扩展：M.2 2280/2242 M-Key、M.2 2230 E-Key、可选 PCIe 3.0 x16
• 指示与控制：电源 LED、存储 LED、亮度调节旋钮、电源与复位按键
• 电源输入 / 适配器：1 x 12 V DC Din4 可锁接头；适配器 12 V 120 W
• 附件：AC 100~240 V 转 DC 适配器、电源线、VESA 螺丝、使用手册
