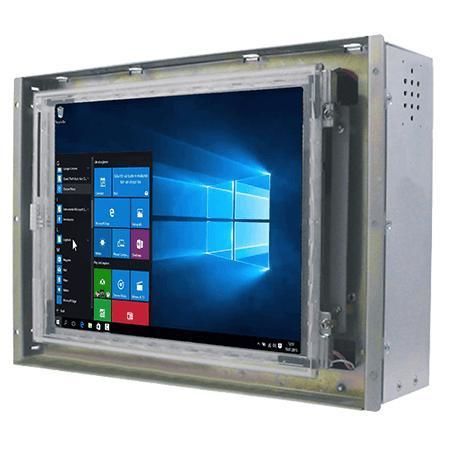

电阻式触摸屏工业平板电脑 R08IE3S-OFU1

TFT LCD8.4"Intel® Celeron® N6211

概述

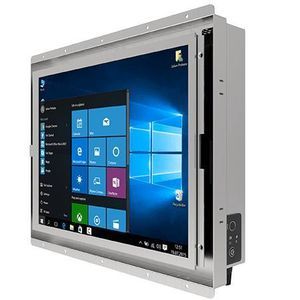

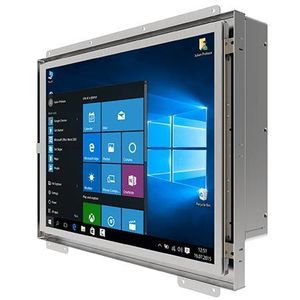

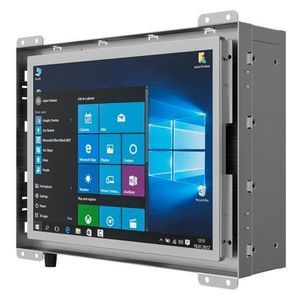

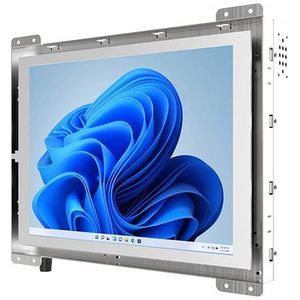

Winmate R08IE3S-OFU1 是一款 8.4 英寸开框式工业面板电脑，搭载 Intel® Celeron® Elkhart Lake N6211。面向机器控制、工厂自动化和操作员 HMI，采用金属无风扇机箱、低功耗设计并支持多种安装方式，适合 OEM 和系统集成应用。

主要特性

• 8.4 英寸 TFT SVGA（800 x 600），亮度 600 nits
• Intel® Celeron® N6211 处理器（最高 3.0 GHz）
• 1 x SO-DIMM DDR4，最高 16 GB（标配 4 GB）
• 2 x Intel® 以太网控制器（2 x 2.5 Giga LAN RJ45）
• 存储：M.2 2242 B-key SSD（标配 128 GB），可选 SATA III 2.5"
• 扩展：M.2 2230 E-key 用于 Wi‑Fi；M.2 2242 B-key 用于 SATA SSD
• 丰富 I/O：COM 串口、USB 3.2 Gen2、USB 2.0，可选 HDMI

显示

• 尺寸：8.4 英寸
• 触控 / 玻璃：电阻式触摸（可选）；非触控保护玻璃（可选）
• 分辨率：800 x 600（SVGA）
• 亮度：600 nits
• 对比度：600:1
• 可视角度：75 / 75 / 60 / 70
• 有效显示区：170.4 x 127.8 mm

系统规格

• 处理器：Intel® Celeron® N6211（最高 3.0 GHz）
• 内存：1 x SO-DIMM DDR4 3200 MHz — 标配 4 GB；可选 8 GB / 16 GB，最大 16 GB
• 存储：1 x M.2 2242 B-key SSD 128 GB（标配）；可选 256 GB / 512 GB；1 x SATA III 支持 2.5" SSD/HDD 最多 1 TB（可选）
• 以太网：2 x Intel® 控制器（2 x 2.5 Giga LAN RJ45）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Windows 10 IoT Enterprise 64-bit、Linux Ubuntu 22.04
• 无线：WLAN、Bluetooth 可选

机械

• 尺寸：251.2 x 174.8 x 55 mm
• 重量：1.6 kg
• 安装：Open Frame、Panel Mount、VESA Mount
• 外壳：金属
• 散热：无风扇设计（fanless）

环境

• 运行湿度：10% 至 90% RH，非凝结
• 运行温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口与指示灯

• USB：2 x USB 3.2 Gen2x1（Type-A）及额外 USB 2.0 端口
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• 网络：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 音频：2 x 喇叭
• 扩展：1 x M.2 2242 B-Key（用于 SATA III SSD），1 x M.2 2230 E-Key（用于 Wi‑Fi）
• 指示：电源 LED、存储 LED；亮度调节旋钮
• 电源输入：1 x 12V DC（2.5φ DC 插口）

控制 / 按钮

• 1 x 电源按钮
• 1 x 复位按钮

附件（标配 / 可选）

• 100–240V AC 转 12V DC 适配器（12V 50W）
• 电源线
• VESA 螺丝

电源

• 额定电压：12V DC
• 适配器：12V 50W

技术规格

• 型号：R08IE3S-OFU1
• 品牌：Winmate
• 显示：8.4" SVGA 800 x 600，600 nits
• CPU：Intel® Celeron® N6211（Elkhart Lake）
• 内存：1 x SO-DIMM DDR4 最多 16 GB
• 存储：M.2 2242 B-key（标配 128 GB），可选 SATA III 2.5" 最多 1 TB
• 网络：2 x Intel® Ethernet（2.5 Giga）
• I/O：USB3.2 Gen2、USB2.0、COM 端口、HDMI 可选
• 安装：Open Frame、Panel Mount、VESA
• 外壳：金属，fanless
• 运行温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• 湿度：10%–90% RH，非凝结
• 认证：CE、FCC
