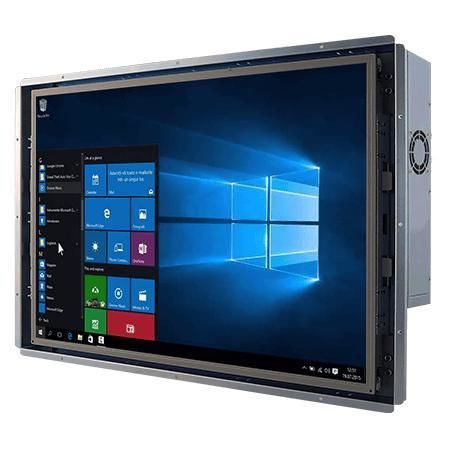

电阻式触摸屏工业平板电脑 W18IP7T-OFA2

液晶TFT LCD18.5"

概述
Winmate W18IP7T-OFA2 是一款 18.5 英寸的 Intel® Pentium® N4200 开框面板电脑，面向机器控制、工厂自动化和操作员 HMI。该设备具备低功耗、无风扇设计和灵活的安装方式，适用于 OEM 与系统集成场景。

主要特点

• Intel® Pentium® N4200 (Apollo Lake) 1.10 GHz（最高睿频至 2.5 GHz）
• 灵活存储：2.5" HDD 插槽、SSD 选项及 M.2 插槽
• 丰富 I/O：4 x USB3.0、2 x 千兆以太网、串口（RS232/422/485）
• 12 V DC 电源输入（Din4 接口）
• 视频输出：DisplayPort 1.2（默认），HDMI 1.4 / VGA 可选
• 可选电阻式触摸或非触控保护玻璃

产品亮点
金属无风扇机箱实现高效散热，多种安装方式（开框、面板安装、VESA）和可配置的 I/O，便于在工业自动化与设备集成中长期稳定运行。

显示

• 尺寸：18.5 英寸
• 触摸/玻璃：电阻式触摸（可选）；保护玻璃（无触控，可选）
• 分辨率：1366 x 768
• 亮度：450 nits
• 对比度：1000:1
• 可视角度：85/85/80/80
• 有效显示区域：409.8 x 230.4 mm

系统规格

• 处理器：Intel® Pentium® N4200 1.1 GHz（最高 2.5 GHz）
• 内存：双通道 SO-DIMM（非 ECC），最高支持 16 GB
• 存储：默认 128 GB SSD；可选 256/512 GB、1 TB；可选 2 x SATA III 支持 2.5" HDD/SSD（支持 RAID）
• 以太网：2 x Intel® 千兆以太网控制器
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise（64-bit）或 Linux 发行版
• 无线：可通过 M.2 2230 E-key 添加 Wi‑Fi/Bluetooth

结构

• 尺寸：476 x 299 x 63 mm
• 重量：约 4.7 kg
• 安装方式：开框（默认）；面板安装、VESA 可选
• 外壳：金属
• 散热：无风扇设计

环境

• 工作湿度：10%–90% RH，无凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 接口

• USB：4 x USB3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232（可选配置）
• 网口：2 x 千兆 RJ45
• 视频：1 x DP1.2（默认）；HDMI 1.4、VGA 可选
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：M.2 2242 B-key（SATA SSD）、M.2 2230 E-key（Wi‑Fi）、PCIe 2.0 x1
• 指示与控制：电源与存储 LED、亮度调节旋钮、电源与复位按键
• 电源输入：1 x 12V DC（Din4）

附件

• 随附/可选：100~240V AC 转 12V DC 适配器、电源线、VESA 安装螺丝、驱动光盘与手册（视配置而定）

电源

• 电源输入：12V DC
• 适配器示例：12V 84W

技术规格

• 型号：W18IP7T-OFA2
• 品牌：Winmate
• 显示尺寸：18.5 英寸
• 分辨率：1366 x 768
• 处理器：Intel® Pentium® N4200
• 内存支持：最高 16 GB SO-DIMM
• 默认存储：128 GB SSD，提供多种可选项
• 网口：2 x 千兆以太网
• 串口：支持 RS232/422/485
• USB：4 x USB3.0 Type-A
• 视频输出：DP1.2（默认），HDMI/VGA 可选
• 安装：Open frame / 面板 / VESA
• 尺寸与重量：476 x 299 x 63 mm；约 4.7 kg
• 工作温度：0°C 至 50°C
• 认证：CE、FCC
