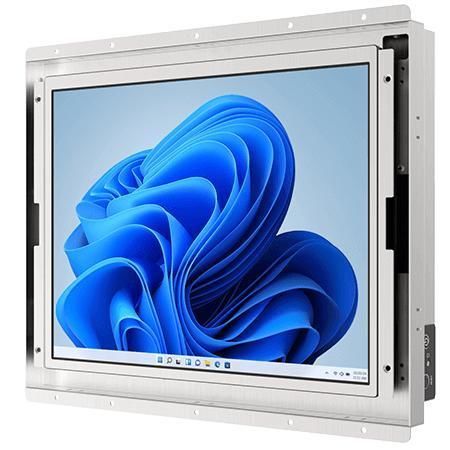

电阻式触摸屏工业平板电脑 R12IAN3S-OFM2

TFT LCD12.1"Intel®N100处理器

概述
Winmate R12IAN3S-OFM2 是一款 12.1 英寸开放式架构面板 PC，面向机器控制、工厂自动化与操作员 HMI。系统可搭载 Intel® Alder Lake‑N 处理器，配合集成 UHD 显示、无风扇金属外壳与灵活安装选项，适合工业环境部署。

重点特色

• 12.1 英寸 XGA TFT 显示（1024 x 768），500 nits
• Intel® Alder Lake‑N 系列（N100 默认，N150 可选）
• 1 x SO‑DIMM DDR5‑4800，最高支持 16 GB
• 2 x Intel® 2.5 Gb 以太网
• I/O: HDMI（可选）、USB 3.2 Type‑C（支持 DP‑Alt）、USB 3.2/USB 2.0、4 x COM
• 默认开放式架构；支持面板安装或 VESA 安装

认证
CE、FCC

产品亮点

• 面向自动化的可靠运算：N100/N150 搭配 UHD Graphics 支持实时监控与控制
• 工业可读显示：XGA TFT 适合紧凑安装和嵌入式场景
• 丰富 I/O：便于与 PLC、传感器及外设集成
• 高速网络：双 2.5 GbE 提供稳定工业通信

显示

• 尺寸：12.1 英寸
• 触控 / 玻璃：电阻式触控（可选）；无触控保护玻璃（可选）
• 分辨率：1024 x 768
• 亮度：500 nits；对比度：1000:1；可视角：89/89/89/89
• 有效显示面积：245.76 x 184.32 mm

系统规格

• 处理器：Intel® N100（默认）或 Intel® N150（可选）
• 内存：默认 4 GB；可选 8 GB / 16 GB（1 x SO‑DIMM DDR5‑4800）
• 存储：默认 128 GB NVMe SSD；可选至 4 TB；1 x SATA III 支持 2.5" SSD/HDD（仅当无 NVMe 时）
• 安全：TPM 2.0；操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04（可选）
• WLAN/BT：通过 M.2 2230 E‑Key 可选

机械

• 尺寸：300 x 250 x 52 mm
• 重量：约 2.3 kg
• 外壳：金属；无风扇设计
• 安装：开放式架构（默认）；面板安装或 VESA 可选

环境

• 工作温度：0°C 至 50°C
• 保存温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，无冷凝

I/O 端口

• USB：USB 3.2 Gen1 Type‑A、USB 3.2 Gen2 Type‑C（DP Alt mode）、依配置而定的 USB 2.0 端口
• 串口：RS232/422/485 可选
• LAN：2 x 2.5 GbE RJ45
• 视频：HDMI 2.0b（可选）
• 音频：2 x 扬声器；扩展：M.2 2230 E‑Key（Wi‑Fi）
• 指示与控制：电源与存储 LED；亮度调节旋钮；电源输入 12V DC（2.5φ 接口）

控制

• 1 x 电源按钮；1 x 复位按钮

附件

• 12V 50W 适配器（100~240V AC 转 DC）、电源线、VESA 螺丝（视配置而定）

电源

• 电源额定：12V DC；适配器：12V 50W

技术规格

• 型号：R12IAN3S-OFM2
• 显示：12.1" XGA 1024x768，500 nits
• CPU：Intel® N100 / N150
• 内存：最高 16 GB DDR5 SO‑DIMM
• 存储：NVMe/SSD 最多 4 TB；可选 2.5" SATA
• 网路：2 x 2.5GbE
• 工作温度：0°C–50°C；湿度：10%–90% RH
• 认证：CE、FCC
