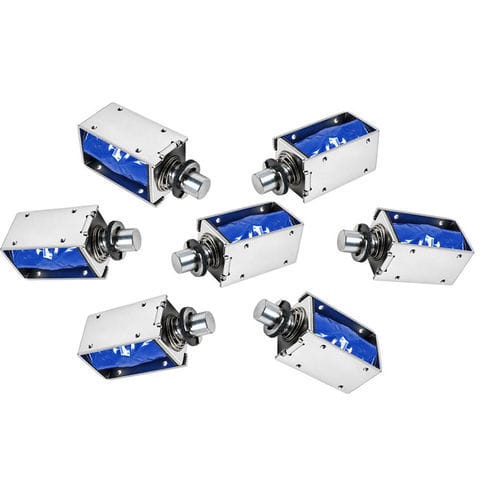

吸持电磁铁 WL1253

线性闭锁免维护

产品概述
WL1253 是一款大型推拉式电磁铁，用于将电能转换为高力线性运动，适用于工业自动化、机械、锁具和运动控制系统。其由电磁线圈、精密加工的铁磁柱塞、坚固金属外壳和优化磁路组成，提供稳定的推拉动作、良好的重复性和较长的使用寿命。

工作原理
当线圈施加直流电压时，产生磁场驱动内部柱塞。根据线圈极性、磁路设计和机械布局，柱塞可产生推力或拉力。断电或反向电流时，可由内置回位弹簧或外部机构恢复初始位置。

主要特性

• 双向推拉工作，输出力大
• 金属外壳和精密柱塞，性能稳定耐用
• 优化电磁设计，实现高效能量转换
• 电压、行程、力和安装方式可定制
• 可根据型号配置为连续或间歇工作
• 响应快、维护量小、重复性好

工业应用

• 自动化设备：夹紧、定位、释放动作
• 工业机械：夹具控制、换刀系统及重载设备
• 安防与门禁：电动锁及门机构
• 医疗设备：可调机构与定位系统
• 售货机、测试设备、配电柜及定制自动化系统

设计与选型注意事项

• 输出力取决于线圈位置、电流、磁路设计、气隙、柱塞直径及行程长度
• 推力与拉力不同；在所需工作位置应核对力-行程曲线
• 考虑占空比与散热：较高的连续工作需采用散热性能更好的线圈设计
• 采用安全系数：轻载通常1.2–1.5，工业应用1.5–2，强振动/冲击2–3
• 核实工作温度范围及所需环境防护等级

力计算指导（摘要）

• 确定总负载（重力、摩擦、弹簧力）并施加适当安全系数
• 负载计算中包括摩擦力、弹簧预载及任何额外阻力
• 考虑行程中力的变化：最大力通常在终点位置，气隙增大时力会降低
• 选择在所需行程处输出力大于计算所需力的电磁铁

优点与局限

• 优点：体积小而输出力大、双向工作、响应快、可定制且相比液压/气动系统维护更少
• 局限：大力型号可能功耗更高并产生热量；行程通常短于气缸；需正确匹配占空比与负载以避免过热或寿命降低

技术规格

• Brand: Weilong Technology
• Model Number: WL1253
• 额定电压 (V)：DC6-60V
• 额定功率 (W)：10-100 W
• 工作模式：Push and Pull
• 保持力 (N)：1 N 至 10 N
• 行程 (mm)：2-10 mm 或定制
• 工作Duty：连续或100-80%
• 使用寿命：200,000 次
• 认证：CE、RoHS、ISO9001
• 材质：优质磁性铁
• 引线长 (mm)：200 mm
• 安装方式：螺丝
• 尺寸公差：±0.1 mm
• 防水：无
• 绝缘等级：B
• 耐压测试：AC 600V 50/60Hz 2s
• 无励磁保持力：0
• 工作温度：-10°C 至 100°C
• 占空比：1-100%
• 螺纹深度 (mm)：/
• 付款条款：TT 或 即期信用证
• 样品订单：是
• 保修：1 年
• 最小起订量：1000 pcs
• 供货能力：每周 5000 pcs
• 交货时间：30 天
• 装运港：深圳
