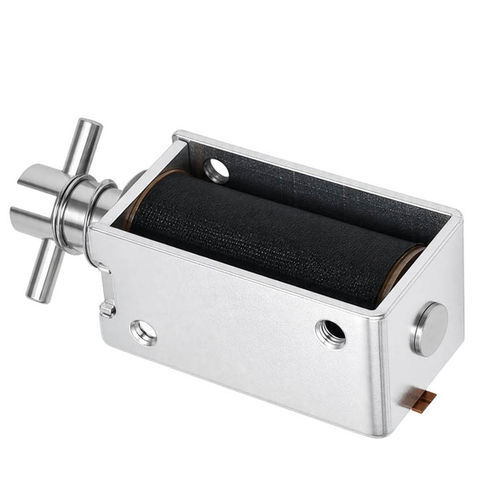

线性电磁铁 WL0729

免维护紧凑型直流

概述
紧凑型直线推拉式电磁铁执行器，设计用于工业自动化和机电系统中提供受控的双向直线运动。为内部线圈通电时产生磁场，使芯轴沿轴向移动以产生推拉力，驱动阀门、锁具或开关等机构。

主要优点

• 直接线性行程，响应快且重复性高
• 体积小，便于在空间受限处集成
• 提供多种电压、行程和安装形式以满足不同应用
• 设计维护量低，若按规格选型可适用于高循环环境

工作原理
执行器由包绕可动铁芯的线圈组成。通电时线圈产生电磁场，吸引或排斥铁芯以实现线性位移。典型流程：

• 电流为线圈供电
• 产生磁场
• 铁芯轴向移动（推或拉）
• 机械输出驱动阀、锁或开关
• 复位机构（通常为弹簧）或断电使铁芯回位

主要特性

• 推拉式工作，行程可选（1–7 mm）
• 宽电压范围（DC 3–48V）和 10–20 W 的功率可选
• 碳钢外壳，镀锌处理以提高机械防护
• 可选配置：弹簧复位、高寿命循环、降噪处理及可调安装方式
• 绝缘等级 F，耐压测试（AC 600V 2s）

适用领域

• 工厂自动化：夹具、送料器、定位装置与快速换向
• 汽车子系统：车门锁、燃油装置、安全联锁
• 医疗设备：泵、诊断设备、自动调节机构
• 安防与门禁：电子锁、自动门
• 其他：自动售货机、机器人、暖通、电农设备与实验室仪器

产品资料（摘要）

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

故障排除 / 维护

• 执行器不动作：检查电源电压、接线和线圈连通性；线圈损坏需更换
• 输出力弱：确认电压、选型是否正确及机械负载是否在规范内
• 过热：检查工作周期和电压；如需连续运行请使用高负载循环型号或改进散热
• 动作缓慢：检查摩擦、断裂弹簧或电流不足
• 噪音：检查安装紧固、对中情况及机械冲击
• 寿命受限：避免过载及恶劣环境，确保正确安装与定期维护
