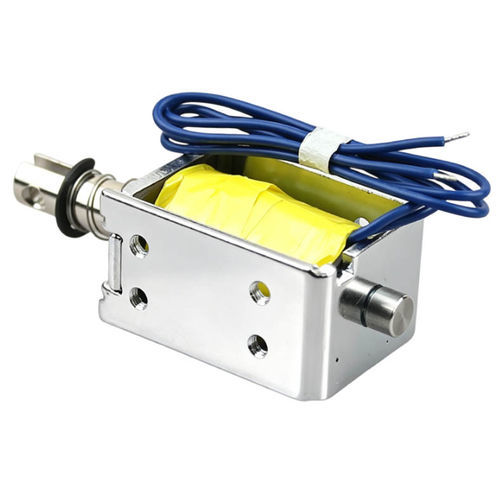

线性电磁铁 WL0837

微型管状紧凑型

概述
微型推拉电磁铁是一种电磁执行器，通过铜线圈产生磁场将电能转换为线性位移。改变电流方向，磁场对钢制衔铁（柱塞）产生推或拉的作用。这类小型直流装置响应快速，适合嵌入空间受限的设备或OEM产品中。

主要特性

• 结构紧凑、重量轻，便于在受限空间安装
• 响应快速、重复性高，适用于精确的推拉直线运动
• 在相对较低功耗下实现高效的力输出
• 结构坚固，采用铜线圈、精密衔铁和耐用外壳
• 提供多种直流电压选项（3V、5V、6V、12V、24V），支持定制行程和安装方式
• 工作噪音低，适用于对噪声敏感的设备

产品概述（直流推拉电磁铁）
典型结构包括铜线圈、外壳、衔铁、弹簧和输出轴。通电时线圈产生磁场推动衔铁实现推/拉动作；断电后内弹簧将衔铁复位。可选开式、管式、锁存（latching）或定制类型。常用工作电压为DC 3V、6V、12V、24V。行程与输出力应根据具体应用选择。

应用

• 工业自动化（阀门驱动、零件分拣、定位）
• 智能门锁与门禁系统
• 自动售货机（出货机构、退币机构）
• 医疗设备（检测仪、液体分配、诊断设备）
• 办公设备（打印机、扫描仪的纸张输送）
• 汽车部件（加油口锁、变速器锁止、座椅调节）

优点

• 体积小、动作快，安装简便
• 设计可靠，维护需求低
• 相比更大执行器更节能，便于OEM定制
• 在推荐条件下具有良好重复性和较长寿命

缺点

• 与更大执行器相比行程有限且输出力中等
• 连续工作可能产生热量；需考虑占空比和散热管理
• 行程增加时力减小；电压不当或过载会缩短寿命
• 在恶劣环境中需防潮防尘保护

故障排查 - 常见问题及处理

• 电磁铁不动作：检查电源电压、布线和线圈电阻
• 推/拉力弱：检查电压，尽可能减小行程，排除磁干扰或阻挡物
• 过热：降低占空比，改善散热，检查电压与负载
• 运行噪音：检查安装松动或内部磨损
• 反应慢：检查电源、弹簧状态，清洁/润滑机构并移除异物
• 生锈/氧化：在潮湿环境中选用耐腐蚀材料或防护涂层

产品数据表（部分技术参数）
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

技术规格

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
