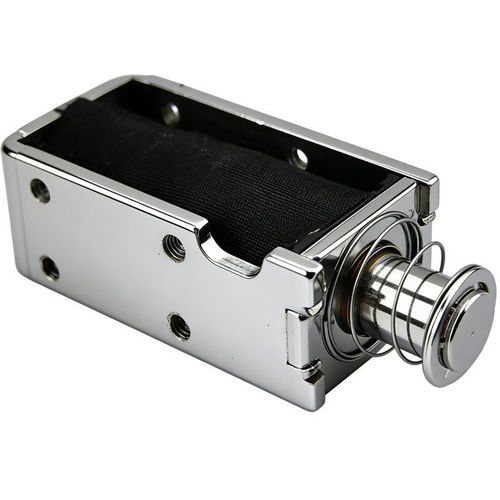

线性电磁铁 WL0840

闭锁分拣紧凑型

产品概述
WL0840 推拉式直线电磁铁为工业与商用设备提供短行程线性驱动。适用于需要体积小、响应快且便于电气集成的场景，如锁定机构、售货机与自动化装置。

工作原理
装置内含铜线圈，通电时产生磁场。磁场驱动铁性衔铁沿线移动，产生推或拉力；断电时由弹簧或机械结构回位。行程与力可在规定范围内调节以满足应用需求。

主要用途/应用

• 工业自动化：零件分拣、取放（pick-and-place）、小型机构驱动。
• 门禁与锁具：门、机柜及电子舌的快速锁/解锁。
• 办公与商用设备：打印机、复印机、售票机、ATM。
• 汽车系统：油箱盖执行器、后备箱开启、闭锁机构。
• 医疗设备：分析仪、流体阀等需要精确短行程动作的系统。
• 售货及自助终端：商品释放、投币与分发机构。
• 家用电器：受控给料器与小型机械动作。

优点

• 体积小，便于在狭小空间内集成。
• 响应快，适用于短行程高循环应用。
• 结构简单，移动部件少，易于维护。
• 行程与力可在规格范围内调节以匹配应用。

限制/缺点

• 与电机或气动执行器相比行程有限，不适合长行程任务。
• 随着行程增加，可用力下降（力—位置权衡）。
• 连续运行或高占空比会增加发热和能耗。

备注
适用于对体积、速度与重复性有要求的短行程线性驱动。请参考产品视频（YouTube）查看动态演示，并在安装前查阅电气/机械集成指南。

技术规格

• 型号：WL0840
• 尺寸 (AS 0840)：41 x 15 x 20 mm (L x W x H) / 1.61 x 0.59 x 0.79 in
• 电压：直流 12 V 或 直流 24 V
• 外壳材料：碳钢 电镀（锌或镍）；48 小时盐雾测试
• 衔铁材料：碳钢 电镀（锌或镍）；符合 RoHS；通过 48 小时盐雾测试
• 线圈：纯铜线
• 行程：4–10 mm（可调）
• 力：1.5–8 N（可调）
• 功率：0.24 W
• 电流：1 A
• 电阻：10 Ω
• 寿命：≥ 200,000 次循环
• 工作周期：1 s ON / 9 s OFF
