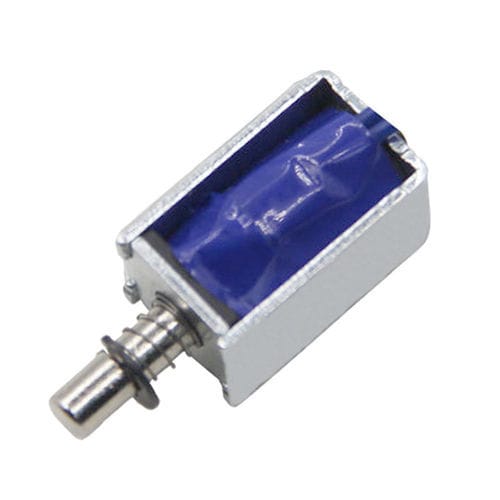

线性电磁铁 WL0420

闭锁紧凑型开放式框架

产品概述
电磁推拉执行器 WL0420 为紧凑型直线执行器，适用于空间受限的安装场景。直流供电时可实现双向线性运动（推/拉），并可根据项目需求配置行程、安装方式和工作循环，适用于工业与 OEM 集成。

特性

• 紧凑机身，适合受限空间的装配
• 响应快速，双向线性运动可重复
• 可选多种直流电压和工作循环
• 可定制：行程长度、安装方式、力输出与线圈规格
• 材料：铜线圈、低碳钢外壳、铁芯推进器、不锈钢轴、回位弹簧

应用

• 工业自动化：分拣模块、包装机构、执行子系统
• 安全与锁闭系统：电控门锁、机柜锁、访问面板
• 售货与分配设备：释放与锁定机构
• 汽车：后备箱释放、油箱盖锁、前照灯执行器
• 医疗设备：阀门驱动、机械开关元件
• 家用电器：洗衣机、咖啡机、打印机

定制与选项

• 电压选项：常见直流电压（5V、12V、24V），可按需提供交流设计
• 可调参数：行程、力输出、线圈匝数、安装面尺寸
• 连续工作型需特殊线圈与热管理设计

优点与缺点

• 优点：结构简单、响应速度快、批量生产性价比高、体积小
• 缺点：连续工作时发热、随行程增加力下降、与电机驱动执行器相比行程受限、可能产生运行噪音、高温会影响磁性能

特征 / 技术规格

• 型号：WL0420
• 典型尺寸：20.5 × 12 × 11 mm（示例）
• 推进器直径：φ4 mm
• 额定电压（示例）：DC 12V
• 行程范围（示例）：0–5 mm
• 力（示例）：0.2–2 N
• 功率（示例）：13 W
• 电流（示例）：1.09 A
• 线圈电阻（示例）：11 Ω
• 寿命（示例）：≥ 1,000,000 次循环
• 工作周期（示例）：0.5 s ON，2 s OFF（典型间歇工作）
• 常见力范围：小型 1–10 N；中型 10–50 N；重载 50–200 N+
• 备注：初始（闭合）位置力最大，随行程增大力下降；连续工作需特殊线圈/散热设计
