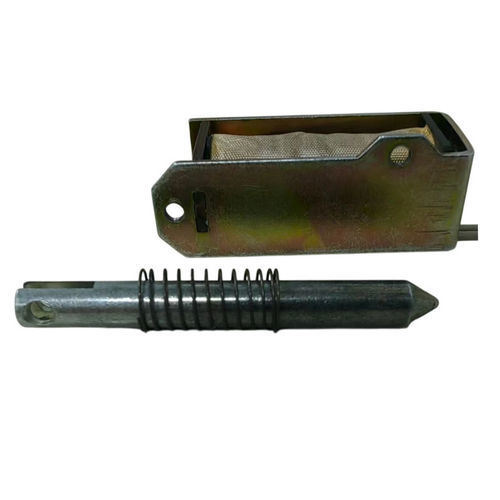

拉杆式电磁铁 WL 0643

线性开放式框架24伏

产品概述 WL 0643 为 Weilong Technology 的框架型拉式电磁铁。该直线电磁执行器用于产生受控拉力，适用于闩锁、锁定及机械连杆等场景。开放式框架结构响应快，便于集成到自动化设备、办公设备和工业系统中。

应用

• 自动售货机（硬币与纸币机构）
• 门、柜、保险箱的锁定/解锁系统
• 办公自动化（打印机、复印机、ATM）
• 医疗设备与诊断设备
• 工业机械（分拣、驱动连杆、控制系统）

工作原理 直流电流通过线圈时产生磁场，将衔铁（柱塞）吸入线圈内，产生线性拉动动作。断电后由回位弹簧（内置或外置）将柱塞复位。行程、拉力和工作占空比可按应用需求定制。

技术规格

• 品牌：Weilong Technology
• 型号：WL 0643
• 额定电压：DC 12 V 或 24 V
• 额定功率：4–8 W
• 工作模式：拉式
• 拉力：0.5–1 N
• 行程：3–6 mm（可定制）
• 工作周期：1 s ON, 3 s OFF
• 使用寿命：≈200,000 次循环
• 认证：CE, RoHS, ISO9001
• 材料：磁性碳钢
• 引线长度：200 mm
• 安装方式：侧面螺丝安装（M3 × 8 mm 螺纹深度）
• 尺寸公差：±0.1 mm
• 防水：无
• 绝缘等级：B
• 耐压测试：AC 600 V 50/60 Hz 2 s
• 断电保持力：0 N
• 工作温度：-10 °C 至 100 °C
• 占空比范围：1–100%
• 螺纹深度：M3 × 8 mm
• 付款方式：电汇（TT）或即期信用证（LC）
• 样品订单：可提供（10–15 天）
• 产品保修：1 年
• 起订量：500 件；供应能力：2000 件/周；交货时间：约 30 天；装运港：深圳盐田

常见问题 / 备注

• 什么是拉式电磁铁？ 通电后将柱塞吸入线圈内以产生受控拉力的电机电气执行器。
• 拉式与推式区别：拉式通电时将柱塞向内吸；推式则在通电时将柱塞向外推。部分型号可通过连杆或杠杆实现双向动作。
• 性能影响因素：额定电压/电流、行程长度、占空比、拉/保持力及工作温度范围。
• 占空比注意事项：为避免过热，标准型号通常设计为间歇工作；连续工作需采用不同的热性能设计。
