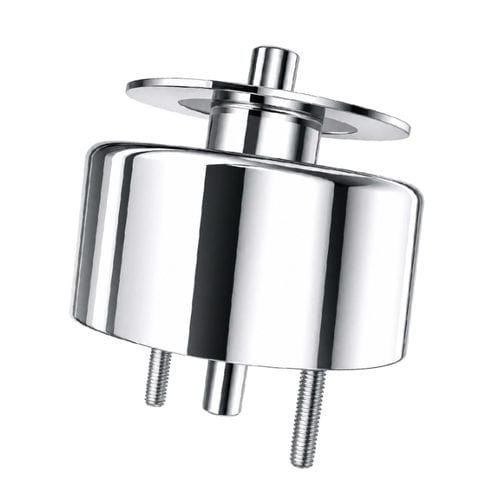

线性电磁铁 WL5931

免维护管状紧凑型

概述
WL5931为一款紧凑型管状推拉式磁力电磁执行器，可将电能转换为精确的线性推/拉位移。适用于对空间、重复性和响应速度有要求的工业自动化、门禁和各类执行机构场景。

特性

• 紧凑管状推拉结构，响应快速，噪音低。
• 常用额定电压：DC 12 V 或 24 V（可根据需求定制其它电压）。
• 行程可定制5–15 mm，输出力可调10–30 N。
• 可选防水、防尘、高温绕组版本以适应恶劣环境。
• 可根据配置支持间歇或连续工作；典型工作占空比为10%–30%。

产品概述
由线圈、衔铁/柱塞、外壳及回位弹簧（视配置而定）组成。外壳为镀锌碳钢，绝缘等级F。可提供开框、管状及锁定（latching）等结构。出厂导线长约200 mm，便于接线安装。

技术参数（主要项）
品牌：Weilong Technology
型号：WL5931
额定电压（V）：DC 12 V 或 24 V
额定功率（W）：20–30 W
工作形式：管状推拉式
保持力（N）：10–30 N（约1.8 kgf）
行程（mm）：5–15 mm
复位时间（s）：0.05 s（50 ms）
使用寿命：约100,000次（典型）
认证：CE、RoHS、ISO9001
材质：镀锌碳钢外壳
引线长度（mm）：200
尺寸公差：±0.1 mm
防水：无（可按需提供密封版）
绝缘等级：F
耐压测试：AC 600 V 50/60 Hz 2 s
工作温度：−10 °C 至 100 °C
占空比：1–100%（典型工作占空比10%–30%）
保修：1年
最低起订量：1000件；供应能力：5000件/周；交货期：30天；装运港：深圳

行业应用

• 自动化：分拣、包装、定位及生产线切换。
• 门禁与电子锁。
• 汽车系统：门锁机构、燃油与传动执行器等。
• 医疗设备：注射泵、诊断机构等需精密线性动作的设备。
• 办公设备：打印机、复印机、售货机等。

优缺点

• 优点：体积小、安装方便、行程/力可定制、维护少、在额定条件下寿命长。
• 缺点：连续通电会发热，可能缩短线圈寿命；长行程时力衰减；靠近敏感电子设备时需注意电磁干扰（EMI）。

故障排查与维护
如无法动作，检查电源与线圈通断。监控占空比以防过热。若动作缓慢或卡滞，检查污垢、腐蚀或错位。定期检查、正确安装并遵守规格可提高可靠性与寿命。

选型建议

• 选择与系统匹配的工作电压（常见6/12/24 V DC）。
• 确认所需推力与行程；行程越长，推力越小。
• 遵守占空比要求，或在连续工作场景选择连续工作型产品。
• 恶劣环境请选择密封或高温版本，并在订购前确认接线与接插件方案。
