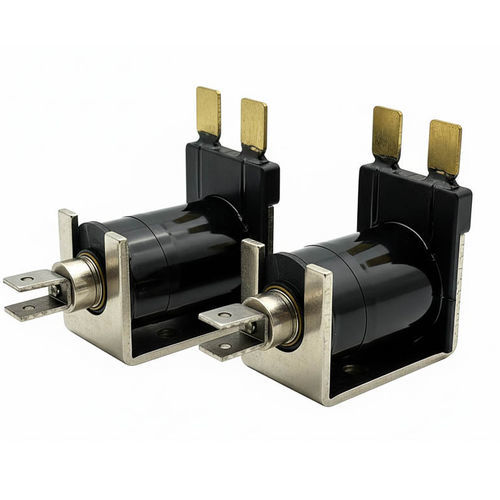

线性电磁铁 WL0829

紧凑型交流电磁

概述
AC直线电磁铁将交流电转换为直线运动。WL0829为工业自动化和机械设备设计，包含铜线圈、可动衔铁、固定铁芯及减振的遮幅圈（shading coil）。提供多种行程和力值，便于集成至控制系统或阀件中。

主要特性

• 直接交流供电（无需整流器）
• 响应快速，初始吸力强
• 遮幅圈可减少嗡嗡声与振动
• 行程6–8 mm，提供多种力值
• 碳钢外壳镀锌，便于设备集成
• 提供适用于连续或间歇工作的型号

优点

• 可调螺丝安装，便于安装调试
• 用于阀门与执行机构的性价比高的方案
• 使用寿命高（约300,000次循环）
• 电压选项：AC110V或208V
• 工作温度范围：-10°C至100°C

缺点

• 若遮幅圈设计不佳，噪音高于部分直流电磁铁
• 长时间连续运行会产生热量
• 位置控制精度低于闭环直流系统
• 遮幅圈或安装不当时可能出现振动或性能下降

故障排除（常见问题、原因与解决方案）

• 电磁铁不动作
  • 可能原因：无电、电压不对、接线松/断、线圈开路、衔铁卡死
  • 解决方案：确认交流电源与电压、检查接线、测量线圈电阻、清洁并润滑衔铁
• 吸力弱或不足
  • 可能原因：电压低/不稳、线圈过热、负载过大、气隙过大
  • 解决方案：确保额定电压、改善通风、选择合适力值、减小气隙
• 过热
  • 可能原因：连续工作超出额定、通风不良、环境温度高、电压不正确
  • 解决方案：如需间歇工作请选间歇型号、改善气流、核实电压、选择更高耐久等级
• 噪音或嗡嗡声
  • 可能原因：遮幅圈缺失/损坏、安装松动、频率不匹配、零件磨损
  • 解决方案：检查/修复遮幅圈、拧紧安装件、确认频率（50/60 Hz）、更换磨损部件
• 响应慢或延迟
  • 可能原因：污垢/异物、回位弹簧疲弱、电压低、线圈老化
  • 解决方案：清洁内部、换弹簧、稳定电源、更换老化电磁铁
• 衔铁卡滞或不回位
  • 可能原因：生锈/污染、安装错位、弹簧损坏、侧向载荷
  • 解决方案：清洁并轻微润滑、正确对齐安装、替换弹簧、避免侧向载荷

应用
适用于工业自动化（分拣系统、输送线、包装机械）、阀门控制（液体和气体）、售货/分配机构、家用电器、实验室与医疗设备、门锁系统、纺织与印刷设备等。支持按需定制行程、力值、电压和安装方式。

技术参数表

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

选型指南

• 确定所需拉/推力并留出20–50%安全余量
• 选择与应用匹配的行程长度
• 选择正确的AC电压和频率（110/208V，50/60 Hz）
• 核查占空比以避免过热
• 根据切换速度要求考虑响应时间
• 检查安装空间和固定方式
• 评估工作环境（温度、湿度、粉尘）及噪声限制
• 订购时如需定制请说明行程、力值和支架等

常见问答

• 什么是AC直线电磁铁？ — 一种通过线圈、铁芯和衔铁将交流电转换为直线运动的电机电气装置。
• AC直线电磁铁的用途是什么？ — 为阀门、闩锁和机构提供直线驱动；遮幅环可降低嗡嗡声。
• AC电磁铁可以连续运行吗？ — 如果其额定为100%占空比则可；否则应选择间歇型以防过热。
• 遮幅圈是什么？ — 在铁芯部分安装的铜环，通过产生相位差磁通来降低振动和嗡嗡声。

注意
提供更多产品图片、规格PDF和产品视频。支持行程、力值、电压和安装方式的定制。

技术规格

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
