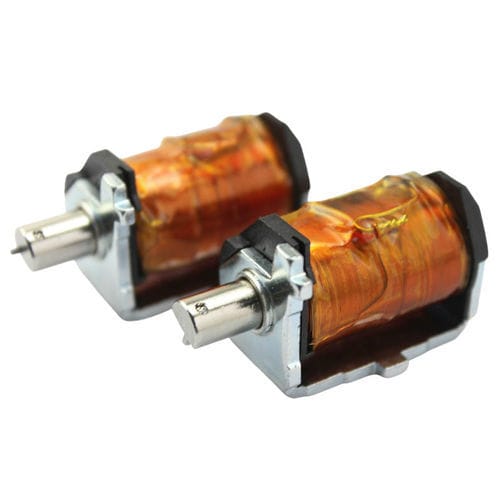

线性电磁铁 WL0838

紧凑型开放式框架24伏

产品概述
WL0838 C型框架电磁铁是一款紧凑型开架式电磁执行器，旨在将电能转换为精确的直线运动，具有快速响应和稳定的输出力。其针对空间受限的安装进行了优化，便于安装，散热性能良好，并提供可配置选项（电压、行程、力）。

主要用途与应用

• 自动售货机（分发与锁定机构）
• 智能锁与电子门锁/门禁系统
• 医疗设备与流体控制系统（诊断与精密控制）
• 工业自动化：阀门、开关、执行器、工业设备控制
• 包装机械、印刷系统、纺织机械
• 投币机、信息终端、办公设备及其他小型设备

特点与优势

• 开架式C型框架设计，便于紧凑安装并提升散热
• 采用衔铁与线圈机构，响应快、直线运动精准
• 行程、工作电压（AC/DC可选）及输出力可配置
• 成本效益高，便于制造、维护与装配
• 根据不同型号可适用于间歇或可选连续工作周期

优点

• 紧凑设计，适用于空间受限场合
• 生产与采购成本低
• 响应速度快，适合集成自动化
• 开架结构便于安装和维护
• 相比闭架类型散热性更好
• 可按需定制（电压、行程、力、安装方式）

缺点

• 相比闭架结构磁效率较低（存在磁通泄漏）
• 最大输出力较低，不适合重载任务
• 内部部件暴露，若无防护对尘埃、潮湿等恶劣环境更敏感
• 在高切换频率下噪音与振动较大
• 连续重载运行时耐久性和寿命可能下降

故障排除与维护（摘要）

• 不工作：检查电源、电压兼容性、线圈电阻与接线；更换烧毁的线圈
• 力不足：核实供电电压、减轻负载或选择更大力的电磁铁，检查对齐情况
• 过热：确认工作周期、检查供电稳定性、改善通风或选择更高额定件
• 响应延迟：清除污染物，检查/更换回位弹簧，确保电源稳定
• 噪音/振动：检查安装，替换磨损的弹簧/衔铁，优先考虑直流型号以降低噪音
• 衔铁卡死：清除污染物，替换疲软的回位弹簧，考虑消磁或非磁性垫片
• 运动不稳定：检查接线和线圈绝缘，确认供电稳定性和热保护措施

选型说明
在选择WL0838或类似C型电磁铁时，请确认所需电压（AC或DC）、行程长度、工作周期（间歇或连续）、输出力以及环境防护要求。正确的对齐、安装和通风能提升性能并延长使用寿命。

技术参数 / 规格

• 品牌: Weilong Technology
• 型号: WL 0838
• 额定电压 (V): DC 12 或 24 V
• 额定功率 (W): 10.28 W
• 工作模式 / 寿命: 100,000 次循环
• 保持力: 行程5 mm时 400 Gf
• 行程 (mm): 3-5 mm
• 复位时间 (s): 1 s
• 使用寿命: 300,000 次
• 认证: CE, ROHS, ISO9001
• 材质: 碳钢外壳，镀锌处理
• 导线长度 (mm): 200
• 安装方式: 双侧，带三个安装螺孔，便于固定
• 尺寸公差: +/- 0.1 mm
• 防水: 无
• 绝缘等级: F (150°C)
• 耐压测试: AC 600V 50/60Hz 1 s
• 失励保持力: 0
• 工作温度: -10°C 至 100°C
• 工作周期: 1-100%
• 付款条件（商业信息）: TT，或见票即付信用证（LC）
• 样品订单: 支持
• 保修: 1 年
• 最小起订量: 500 pcs
• 供货能力: 每周 5000 pcs
• 交货时间: 30 天
• 装运港: 深圳
