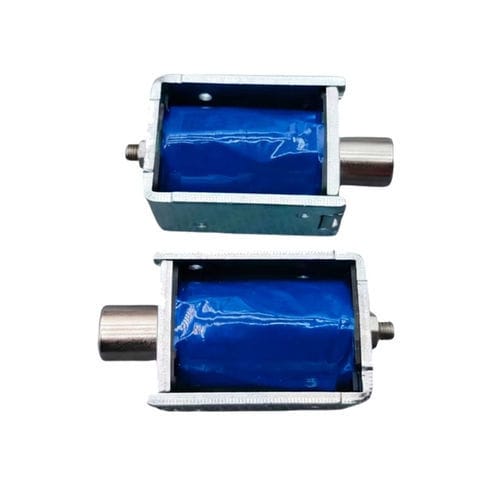

线性电磁铁 WL1037

闭锁自保式定制

产品概述
自锁式直流电磁铁 WL1037 为双稳态电磁执行器，内部配有永磁体以在无持续通电的情况下保持衔铁位置。通过短时直流脉冲在伸出与收回两种稳定状态间切换，仅在状态转换时消耗能量。

主要特性

• 双稳态（自锁）工作：锁定后无需保持电流。
• 脉冲驱动：由短脉冲（毫秒级）触发动作。
• 锁定时无连续电流。
• 推拉（Push-Pull）工作模式，体积紧凑。
• 可选电压：3V、5V、12V、24V、48V DC（WL1037 标称 24V）。
• 行程常见范围 2–15 mm；WL1037 标准 10 mm（可定制）。
• 保持力与占空比随型号不同；WL1037 示例：保持力 2.6 N。
• 安装方式：螺纹柱、支架或定制安装；外壳：开式/管状/封闭（可选 IP 等级）。

产品参数（关键字段）

• Brand: Weilong Technology
• 型号: WL1037
• 额定电压: DC 24.0 V
• 额定功率: 12.3 W
• 工作模式: Push-Pull Type
• 保持力: 2.6 N
• 行程: 10 mm（可定制）
• 复位时间: 0.2 s
• 使用寿命: 500,000 次
• 材料: superior magnet iron
• 引线长度: 200 mm
• 安装形式: 螺钉安装
• 绝缘等级: B
• 工作温度: -10°C 到 100°C
• 占空比: 建议脉冲驱动（典型 1–10%）
• 认证: CE, RoHS, ISO9001
• 保修: 1 年
• 起订量: 1000 pcs
• 供货能力: 5000 pcs/周
• 交货期: 30 天（深圳）

工作原理
WL1037 将线圈产生的磁场与永久磁铁结合。短脉冲克服永磁体作用使衔铁移动；衔铁到位后，永磁体闭合磁路并在无线圈电流时保持位置。单线圈通过反向极性切换状态，双线圈则通过对另一线圈通电实现复位。过渡时间通常为毫秒级。

Push-Pull 与 Latching 的概念差异

• Push-Pull：保持位置需持续通电，持续发热较大。
• Latching DC：靠短脉冲和永磁体保持位置，无需持续通电；单线圈需双极驱动，双线圈需双信号驱动。

运行与热量说明
脉冲1设定（锁定）；脉冲2或极性反转复位（解锁）。短脉冲限制发热。若持续通电（Push-Pull），则热应力增加并可能缩短寿命，请遵循推荐的脉冲宽度和占空比。

典型应用

• 智能门锁、电子死锁、柜锁
• 电池供电设备（智能电表、远程阀门）
• 自动售货机、售票机
• 电池断开开关、电池包接触器、电子驻车制动
• 延长电池寿命的便携医疗设备
• 工业自动化：风门、分流器、气动先导阀
• 农业与太阳能设备（大门、灌溉定时器）

优点与缺点

• 优点：锁定时保持电流几乎为零，空载发热低，停电保持位置，体积小。
• 缺点：需要双极脉冲控制或双线圈驱动，若无附加机构非本质安全，脉冲能量/时长敏感，循环后可能需位置检测。

故障排除（摘要）

• 安全：检修前切断电源，检查明显损伤或异物。
• 电气：核实供电电压、脉冲幅值与持续时间，测量线圈电阻，检查熔断器与接线。
• 控制：确认极性、脉冲时序及驱动电路（H 桥或双线圈驱动器）能力。
• 机械：清洁衔铁孔，去除毛刺，按需使用干性润滑，检查卡滞。
• 自锁特有：检查磁力（退磁）、气隙并调整；验证设定/复位脉冲能量与极性。

选型与采购建议

• 明确实际负载所需行程与保持力，参考力-行程曲线。
• 选择与电源匹配的线圈电压，并确认电源能提供所需脉冲电流（示例：12 V 时 1.5 A，约 80 ms）。
• 根据可用驱动电路选择单线圈或双线圈方案。
• 考虑环境要求（温度、IP、耐腐蚀）并选择合适外壳。
• 如需在断电后确认状态，请增加位置检测（行程开关或霍尔传感器）。
• 集成前请核实安装尺寸与公差。
• 采购请联系 Weilong Technology 获取交期、样品、MOQ 及相关证书。
