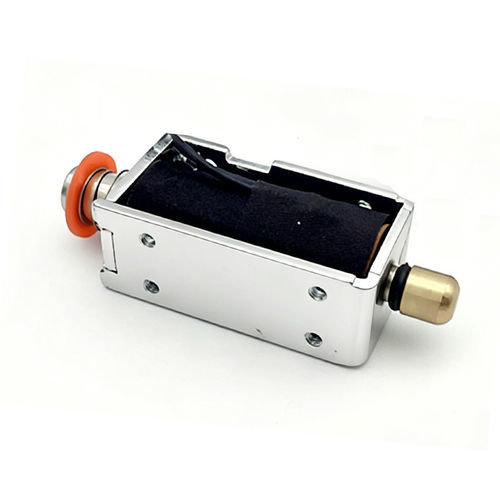

线性电磁铁 WL0946

免维护紧凑型24伏

产品概述
推拉式框架电磁铁是一种电机机械执行器，通过金属框架、线圈、回位弹簧和衔铁将电能转换为机械运动。线圈通电时产生磁场驱动衔铁移动；部分推拉式结构允许衔铁向线圈内缩回，从而产生双向（推与拉）运动。此类电磁铁结构紧凑、耐用、运行噪音低，适用于多种机电系统。

主要特性

• 双向工作：推拉运动（推/拉框架类型）。
• 响应快、性能稳定。
• 金属外壳，提供机械强度与散热性能。
• 可提供多种直流电压（例如：6V、12V、24V；可定制电压）。
• 维护量低、体积小，在短脉冲下能耗低。
• 提供不同行程长度的版本；行程可定制。
• 在规定工作周期内使用可获得较长使用寿命。

应用

• 自动化设备：分拣、切换、定位及包装机械。
• 门禁与锁控系统：智能锁、柜锁、电子门锁、智能家居锁模块。
• 售货机、票务系统及游戏/ATM/寄存柜设备。
• 医疗设备：阀门与流体控制、定位。
• 汽车：锁止机构及相关驱动。
• 机器人与需要快速直线驱动的精密运动应用。

概述与优势
推拉式框架电磁铁提供了一种简单、坚固且经济的执行器解决方案。控制方式简单（通电作动，断电复位），在短能量脉冲下可提供合理的保持/夹持力，便于与单片机等控制系统集成。典型的权衡为与更大执行器相比绝对力较小，以及对工作周期/热限制的敏感性。

技术资料
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

技术规格

• 型号：WL0946
• 品牌：Weilong Technology
• 常见额定电压：DC 6V / 12V / 24V（可定制）
• 额定功率：11.5 W
• 工作方式：push & pull（双向）
• 保持力示例：500 gf @ 3 mm；400 gf @ 5 mm
• 行程：可调，典型 2–5 mm
• 工作模式：连续（注意热管理下的使用周期限制）
• 使用寿命：约 200,000 次循环
• 绝缘等级：B；耐压测试 AC 600V 50/60Hz 2s
• 材料：高品质磁性铁
• 引线长度：200 mm
• 安装方式：螺钉安装
• 尺寸公差：+/- 0.1 mm
• 工作温度范围：-10 °C 至 100 °C
• 无励磁保持力：0
• 典型起订量与供货：MOQ 1000 件；产能至多 5,000 件/周
• 典型交货期：30 天
• 认证：CE, RoHS, ISO9001
